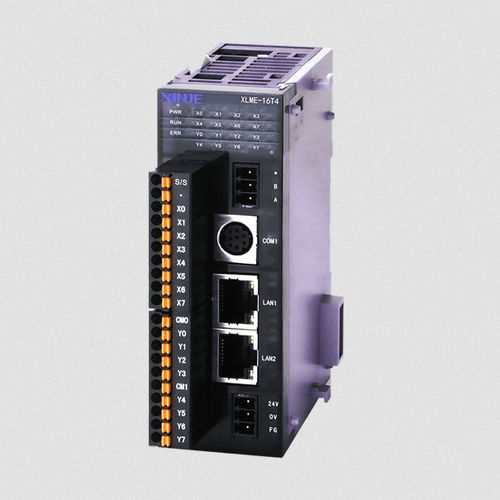

SPS mit erweiterbaren E/A-Karten XLME series

auf Ethernet-Netzfür FeldbusRS485

Übersicht
Die XLME‑Serie ist ein Motion‑fähiger Ethernet‑Controller für die Industrieautomatisierung, der hohe Verarbeitungsgeschwindigkeit und mehrkanalige Impulsausgänge bietet. Er erreicht schnellere Befehlsausführung und größeren internen Ressourcenraum gegenüber der XDM‑Serie und unterstützt links/rechts Erweiterungsmodule für skalierbare I/Os und Motion‑Architekturen.

Hauptmerkmale

• Programmkapazität: 1 MB
• Verarbeitungsgeschwindigkeit: Basisbefehl 0,01–0,03 µs (≈2–3× XDM‑Serie)
• Max. I/O: bis zu 576 Punkte
• Unterstützung für sequentielle I/O‑Steuerung
• Unterstützt rechts/links Erweiterungsmodule für Skalierbarkeit

Bewegungssteuerung

• Lineare Interpolation und Kreisbogentpolation für Mehrachsenkoordination
• Follow‑up‑Funktion für Nocken‑ und Profilanwendungen
• Bis zu 4–10 Kanal Puls‑Ausgänge bei 100 kHz
• Hochgeschwindigkeitszählung: 4–10 Kanäle (max. 80 kHz Einphasen; max. 50 kHz AB‑Phase)

Kommunikation

• RS232‑ und RS485‑Schnittstellen
• 2 × RJ45‑Anschlüsse für Ethernet
• Unterstützt Ethernet‑Protokolle und X‑NET Fieldbus

Typische Anwendungen

• Mehrachsen‑Motion‑Systeme (Verpackung, CNC‑Indexierung, Etikettierung)
• Automatisierte Montage‑ und Förderlinien mit präziser Impulstiming‑Anforderung
• Maschinenbau mit Bedarf an erweiterbaren I/Os und Fieldbus‑Konnektivität

Technische Daten

• Serienname: XLME series
• Programmkapazität: 1 MB
• Verarbeitungsgeschwindigkeit: ca. 2–3× XDM‑Serie (Basisbefehl 0,01–0,03 µs)
• Interner Ressourcenraum: 1M
• Max. I/O: 576 Punkte
• Sequentielle I/O‑Steuerung unterstützt
• Motion‑Funktionen: lineare Interpolation, Kreisbogentpolation, Follow‑up‑Funktion
• Hochgeschwindigkeitsausgänge: 4–10 Kanäle 100 kHz
• Hochgeschwindigkeitszählung: 4–10 Kanäle (max. 80 kHz Einphasen; max. 50 kHz AB‑Phase)
• Kommunikationsanschlüsse: RS232, RS485, 2 × RJ45
• Unterstützt Ethernet‑Kommunikation und X‑NET Fieldbus
• Unterstützt rechts/links Erweiterungsmodule
• Unterstützt bis zu 10 Kanäle Puls‑Ausgang
