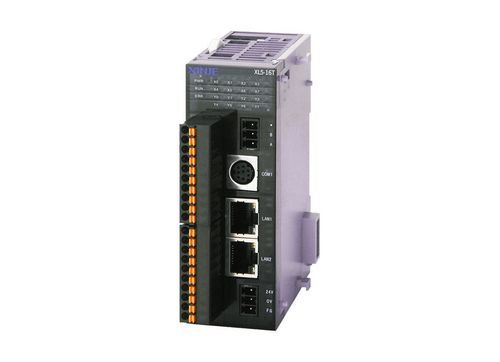

SPS / im Kartenformat XL5 series

Impulsausgangfür FeldbusRS485

Übersicht
Kartenbauform, ausgelegt für vielfältige Anforderungen in der Industrieautomation. Zusätzlich zu den Standard-PLC-Funktionen bietet die XL5-Serie höhere Verarbeitungsgeschwindigkeit (ca. 15× der XC-Serie), erweiterten internen Ressourcenraum, Hochgeschwindigkeits-Impulsausgänge und flexible Erweiterungsmöglichkeiten mit rechten Erweiterungsmodulen und linken ED-Modulen.

Produktmerkmale

• Basisfunktionen und Konfiguration: Programmkapazität 512 KB; Basisinstruktionszeit 0,02–0,05 μs; max. I/O 576 Punkte; sequentielle Steuerung der I/O.
• Hochgeschwindigkeits-Ein-/Ausgänge: 2–10 CH 100 kHz Impulsausgänge (modellabhängig); 3–4 CH Hochgeschwindigkeitszählung (bis 80 kHz Einphasen, bis 50 kHz AB-Phase).
• Kommunikation: RS232, RS485; X-NET Feldbus; USB-Port für Hochgeschwindigkeits-Download (bis 12 Mbps).

Technische Daten

• Programmkapazität: 512 KB
• Basisinstruktion: 0,02–0,05 μs
• Verarbeitungsgeschwindigkeit: ≈15× XC-Serie
• Interner Ressourcenraum: erweitert
• Max. I/O: 576 Punkte
• Sequentielle Steuerung der I/O
• Hochgeschwindigkeits-Impulsausgang: 2–4 Kanäle (Dokument nennt auch 2–10 CH 100 kHz)
• Hochgeschwindigkeitszählung: 3–4 CH (max. 80 kHz Einphasen, max. 50 kHz AB-Phase)
• Kommunikation: RS232, RS485, X-NET Feldbus
• USB: Hochgeschwindigkeits-Download (max. 12 Mbps)
• Erweiterung: unterstützt rechtes Erweiterungsmodul und linkes ED-Modul
