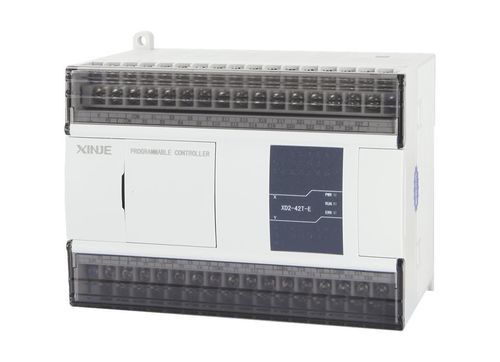

Kompakte SPS XD2 series

mit integriertem E/Amit erweiterbaren E/A-KartenImpulsausgang

Produktübersicht
Die XD2 Serie im Economy-Format ist eine speicherprogrammierbare Steuerung für Standard-Automatisierungsaufgaben. Neben der grundlegenden Datenverarbeitung bietet sie Impulsausgänge, Hochgeschwindigkeitszähler, PWM und Frequenzmessung. Unterstützt werden linke Erweiterungsmodule ED und BD (16-Punkt-Module nicht unterstützt); rechte Erweiterungsmodule werden nicht unterstützt, was die grundlegenden Anwenderanforderungen abdeckt.

Hauptmerkmale

• Basisfunktionen und Konfigurationen: Programmkapazität 256KB; Basisinstruktionszeit 0,02–0,05 µs; Max. I/O 60 Punkte; sequentielle I/O-Steuerung.
• Hochgeschwindigkeits-Ein-/Ausgänge: 2 Kanäle 100 kHz Impulsausgänge; 3-kanaliger Hochgeschwindigkeitszähler (bis zu 80 kHz Einphasen, bis zu 50 kHz AB-Phase).
• Kommunikation: RS232, RS485, X-NET Feldbus.

Technische Daten

• Programmkapazität: 256KB
• Basisinstruktionszeit: 0,02–0,05 µs
• Max. I/O: 60 Punkte
• Sequentielle I/O-Steuerung
• Impulsausgänge: 2 Kanäle bei 100 kHz
• Hochgeschwindigkeitszähler: 3 Kanäle (max. 80 kHz Einphasen, max. 50 kHz AB-Phase)
• Kommunikationsschnittstellen: RS232, RS485, X-NET Feldbus
• Erweiterung: Unterstützt linke Erweiterung ED und BD (16-Punkt-Module nicht unterstützt); keine Unterstützung für rechte Erweiterungsmodule
