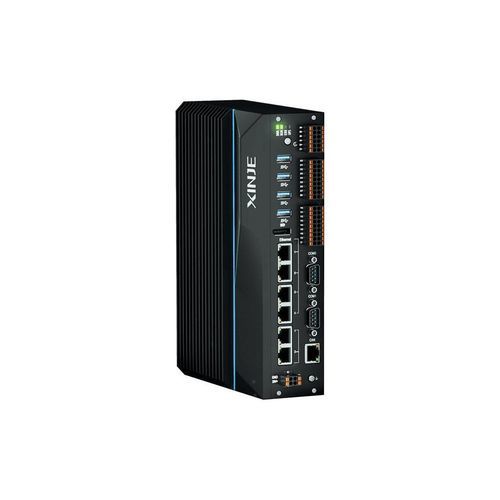

Eingebaute programmierbare Automationssteuerung XSA series

All-in-OneModbusEthernet TCP/IP

Übersicht
Auf Basis einer X86-Plattform mit Intel-Prozessoren (Option bis Intel Core™ i7) vereint die XSA-Serie PC-niveau Rechenleistung und Steuerungsfunktionen auf einer Hardwareplattform. Sie unterstützt die Programmierumgebung XS Studio und entspricht dem IEC61131-3-Standard, einschließlich der Integration proprietärer XINJE-Funktionsblöcke und Bibliotheken zur Beschleunigung der Entwicklung.

Hauptmerkmale

• X86-Architektur mit Intel-Prozessoroptionen (bis Core™ i7) für hohe Rechenleistung und geringe Latenz (Beispiel: 1 ms Reaktionszeit für 256 Achsen, abhängig von der Plattform).
• Optionales Dual-Betriebssystem: eingebettetes Echtzeit-OS mit optionalem Windows oder Linux; Windows-Option ermöglicht Installation von PC-Supervisory-Software auf demselben Gerät.
• Integrierte Steuerungsfunktionen auf einer Hardwareeinheit: Bewegungssteuerung, PLC-Logik, Datenverarbeitung, Bildverarbeitung, HMI und übergeordnete Applikationen.
• Entwicklerunterstützung über Motion API und Mehrsprachen-Programmiermöglichkeiten: C++, C#, LabVIEW, VB, VC sowie IEC61131-3-Sprachen (ST, SFC, FBD, CFC, LD, IL).
• Fortschrittliche Bewegungsalgorithmen: Einzelachse, koordinierte Mehrachse, elektronische Nocken, Tracking/Schneiden, CNC und Robotersteuerung.
• EtherCAT-Unterstützung für Systeme mit hoher Achszahl: bis zu 256 Achsen für großachsige oder hochpräzise Anwendungen.
• Vielzahl von Schnittstellen und Protokollen: MODBUS, TCP/IP, Ethernet/IP, OPC_UA und weitere gängige industrielle Protokolle.
• Optional integrierte USV bei ausgewählten Modellen (z. B. XSA500-Serie) für geregeltes Herunterfahren und Datensicherung.
• XS Studio Programmierplattform mit PLCopen-Unterstützung und XINJE-Bibliotheken zur Beschleunigung der Anwendungsentwicklung.

Anwendungen

• Integrierte Industrieanlagen, die PLC-, Bewegungs- und Bildverarbeitungsfunktionen auf einer Plattform benötigen.
• Bewegungssysteme mit hoher Achszahl (EtherCAT) und Präzisionsbewegungsanwendungen.
• Szenarien, in denen PC-Rechenleistung und Steuerungsfunktionen auf einer Hardware koexistieren müssen (z. B. Bildverarbeitung mit Echtzeit-Bewegungssteuerung).

Technische Spezifikationen

• Plattform: X86-Architektur, Intel-Prozessoroptionen (bis Intel Core™ i7).
• Programmierstandard: IEC61131-3 konform.
• Unterstützte Sprachen: ST, SFC, FBD, CFC, LD, IL und höherstufige Sprachen über APIs.
• Programmierwerkzeuge: XS Studio mit proprietären XINJE-Funktionsblöcken und Bibliotheken.
• Bewegungssteuerung: unterstützt Einzelachse, Mehrachsenkoordination, elektronische Nocken, Tracking, CNC und Roboter-Modi.
• EtherCAT: bis zu 256 Achsen (plattformabhängig).
• Beispiel-Leistung: 1 ms Reaktionszeit für 256 Achsen (plattformabhängig).
• Betriebssysteme: eingebettetes OS mit optionalen Windows/Linux-Konfigurationen.
• Netzwerke & Protokolle: MODBUS, TCP/IP, Ethernet/IP, OPC_UA und weitere gängige industrielle Protokolle.
• Entwicklerunterstützung: Motion API, unterstützt C++, C#, LabVIEW, VB, VC.
• Strommanagement: optionale integrierte USV bei ausgewählten Modellen (z. B. XSA500-Serie).
