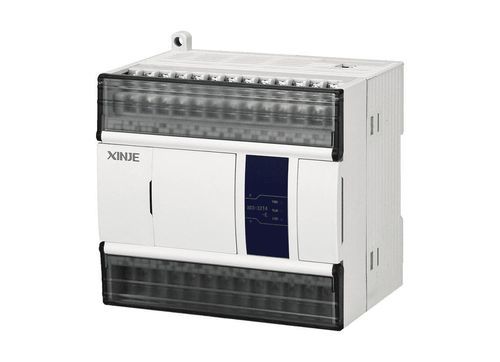

SPS mit integriertem E/A XD3 series

Impulsausgangfür FeldbusRS485

Produktübersicht
Die Standardsteuerung der XD3-Serie bietet umfassende Steuerfunktionen für die industrielle Automatisierung. Zusätzlich zur grundlegenden Programm- und I/O-Datenverarbeitung stehen Puls-Ausgang, Hochgeschwindigkeitszählung, Pulsweitenmodulation (PWM) und Frequenzmessung zur Verfügung. Die Steuerung unterstützt linke Erweiterungsmodule ED, Erweiterungs-BD-Module (16-Punkt-Module nicht unterstützt) und rechte Erweiterungsmodule zur Erweiterung von I/O und Funktionalität.

Wesentliche Merkmale

• Grundfunktionen und Konfigurationen: Programmkapazität 256KB; Basisinstruktionsausführungszeit 0,02 ~ 0,05 µs; Max. I/O 380 Punkte; Sequentielle I/O-Steuerung.
• Hochgeschwindigkeits-Ein-/Ausgang: 2~4 Kanäle Puls-Ausgänge bis zu 100 kHz (Hinweis: bei XD3-24T4/32T4 ist die maximale Puls-Ausgangsfrequenz von Y2 und Y3 auf 20 kHz begrenzt); 3 Kanäle Hochgeschwindigkeitszählung (max. 80K Einphasen; max. 50K AB-Phasen).
• Kommunikation: RS232, RS485; Feldbus X-NET.
• USB: Hochgeschwindigkeits-USB-Download (bis zu 12 Mbps).

Verwandte Funktionen

• Unterstützt linke Erweiterungsmodule ED.
• Unterstützt Erweiterungs-BD-Module (Hinweis: 16-Punkt-Module werden nicht unterstützt).
• Unterstützt rechte Erweiterungsmodule zur Erweiterung von I/O und Funktionen.

Technische Daten

• Serie: XD3 series standard controller
• Programmkapazität: 256KB
• Basisinstruktionsausführungszeit: 0,02 ~ 0,05 µs
• Maximale I/O-Punkte: 380 Punkte
• I/O-Steuermodus: Sequentielle Steuerung
• Puls-Ausgänge: 2~4 Kanäle bis zu 100 kHz (Hinweis: Y2 und Y3 für XD3-24T4/32T4 auf 20 kHz begrenzt)
• Hochgeschwindigkeitszählung: 3 Kanäle (max. 80K Einphasen; max. 50K AB-Phasen)
• Kommunikationsschnittstellen: RS232, RS485
• Feldbus: X-NET
• USB: Hochgeschwindigkeits-Download bis zu 12 Mbps
• Erweiterung: Linke Erweiterung ED, Erweiterung BD (16-Punkt-Module nicht unterstützt), rechte Erweiterungsmodule
