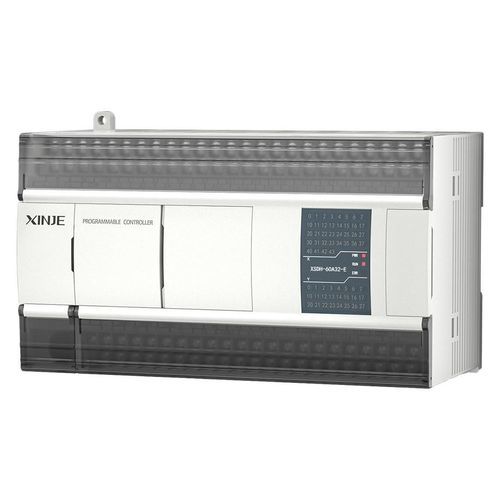

Kompakte SPS XSDH series

auf Ethernet-NetzModbusmit Ethernet Schnittstelle

Überblick
Kompaktes Gehäuse mit umfassenden Steuerfunktionen. Unterstützt PLCopen-Programmierspezifikationen und kann auf Standard-Funktionsbibliotheken verweisen sowie eigene Funktionsblöcke und Instruktionsbibliotheken hosten. Unterstützt EtherCAT-Bewegungssteuerung, EtherCAT remote I/O und Ethernet-Kommunikation. Bietet 32 elektronische Nocken und Online-Download-Funktion.

Unterstützung der CODESYS-Plattform

• Leistungsfähiges PLC-Software-Programmierwerkzeug.
• Unterstützt den Standard IEC 61131-3.
• Umfangreiche Industrie-Bibliotheken und Entwicklung kundenspezifischer Bibliotheken.
• Kompatibel mit den meisten gängigen Feldbussen zur Gewährleistung der Gerätekommunikation.
• Stellt HMI-Gerätedatenschnittstellen bereit, um den Datenaustausch zwischen Drittanbieter-Clients und Steuerungssystemen zu ermöglichen.
• Unterstützt OPC UA zur plattformübergreifenden Datenübertragung für Smart Factories und Anforderungen von Industrie 4.0.

Überlegene EtherCAT-Steuerfunktionen

• Vielseitige Kommunikationsausstattung: Kommuniziert mit einer breiten Palette EtherCAT-konformer Geräte, einschließlich dezentraler I/O, Servoantrieben, Schrittmotorantrieben und Frequenzumrichtern.
• Multi-Achsen Bewegungsbussteuerung: Unterstützt Mehrachsen-Interpolation mit linearen, Kreis- und Spiralinterpolationsmodi für gängige Mehrachsenplattformen.
• Elektronische Nocken: Ersetzt mechanische Nocken durch elektronische Nockensysteme für höhere Bearbeitungsgenauigkeit und größere Konfigurationsflexibilität; geeignet für Verschließmaschinen, Kissenverpackungsmaschinen und Blasformmaschinen.

All-in-One-Steuerungssystem

• Standard-RJ45-Ethernetanschluss für effiziente Netzwerkkommunikation.
• Unterstützt mehrere Industrieprotokolle: Modbus-TCP, TCP/IP, UDP, OPC UA, Ethernet/IP und Tag-Kommunikation.
• Flexible Netzwerktopologien mit Unterstützung für Linien- und Sternverkabelung zur Vereinfachung der Installation.

Weitere Produktfunktionen

• Unterstützung der PLCopen-Programmierspezifikationen und zahlreicher Standard-Funktionsbibliotheken.
• Online-Download-Funktionalität.
• Unterstützt 32 elektronische Nocken.
• Unterstützung für EtherCAT-Bewegungssteuerung und EtherCAT remote I/O.
• HMI-Gerätedatenschnittstellen werden unterstützt.

Technische Daten

• Modellreihe: XSDH series
• Programmierplattform: CODESYS; unterstützt IEC 61131-3
• PLCopen: Unterstützt (Referenz zu Standardbibliotheken und Entwicklung kundenspezifischer Bibliotheken)
• Bewegungssteuerung: EtherCAT-Bewegungssteuerung; unterstützt Mehrachsen-Interpolation (linear, Kreis, Spirale)
• Kommunikation: EtherCAT, EtherCAT remote I/O, Ethernet (RJ45)
• Protokolle: Modbus-TCP, TCP/IP, UDP, OPC UA, Ethernet/IP, Tag-Kommunikation
• Elektronische Nocken: 32 elektronische Nocken
• Online-Download: Ja
• HMI-Schnittstelle: Stellt HMI-Gerätedatenschnittstellen für Drittintegration bereit
• Typische Anwendungen: Verschließmaschinen, Kissenverpackungsmaschinen, Blasformmaschinen
