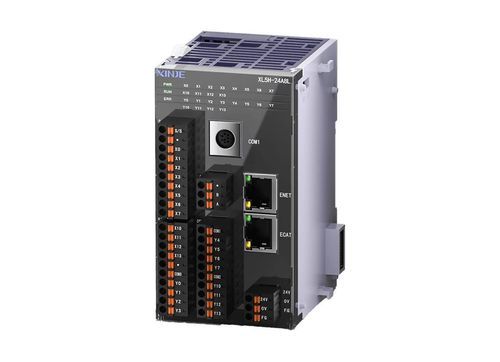

Feldbus-Controller XL5H series

Übersicht
Kompatibel mit den meisten Funktionen der XL5E-Serie, unterstützt die XL5H-Serie den EtherCAT-Bus und ist mit RS232-, RS485- und RJ45-Anschlüssen ausgestattet. Sie bietet 2-kanalige Impulsausgänge, 3-kanalige Hochgeschwindigkeitszählung und unterstützt den Anschluss von linken und rechten Erweiterungsmodulen.

Grundfunktionen und Konfigurationen

• Programmkapazität: 1 MB
• Ausführungszeit Basisbefehle: 0,01–0,05 μs
• Max. I/O: 536 Punkte
• Unterstützt Online-Programmdownload

Bewegungssteuerung

• EtherCAT-Bussteuerung
• Follow-up-Funktion (Synchronisation)

Hochgeschwindigkeits-Ein-/Ausgänge

• 2 Kanäle 100 kHz Impulsausgänge
• 3 Kanäle Hochgeschwindigkeitszählung (max. 80 kHz Einphasen; max. 50 kHz AB-Phase)

Kommunikationsfunktionen

• RS232, RS485, RJ45 Anschlüsse
• Ethernet-Kommunikation
• X-NET Feldbus

Technische Daten

• Modellserie: XL5H
• Programmkapazität: 1 MB
• Basisinstruktionszeit: 0,01–0,05 μs
• Max. I/O: 536 Punkte
• Unterstützt Online-Programmdownload
• Bewegungssteuerung: EtherCAT-Bussteuerung, Follow-up-Funktion
• Hochgeschwindigkeitsausgänge: 2 × 100 kHz Impulsausgänge
• Hochgeschwindigkeitszählung: 3 Kanäle (max. 80 kHz Einphasen; max. 50 kHz AB-Phase)
• Kommunikationsanschlüsse: RS232, RS485, RJ45; Ethernet; X-NET Feldbus
• Kompatibel mit den meisten XL5E-Funktionen
• Unterstützt linke und rechte Erweiterungsmodule
