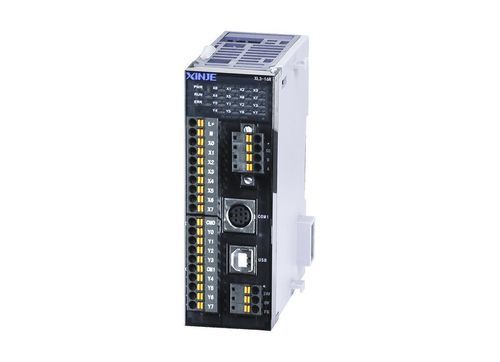

SPS / im Kartenformat XL3 series

mit erweiterbaren E/A-KartenImpulsausgangfür Feldbus

Übersicht
Kartenformat programmierbarer Controller für industrielle Maschinensteuerung. Vereint allgemeine Datenverarbeitung mit spezialisierten Funktionen wie hochfrequenter Impulsausgang, Hochgeschwindigkeitszähler, Pulsweitenmodulation, Frequenzmessung und präziser Zeitsteuerung. Unterstützt rechts- und linksseitige Erweiterungsmodule für skalierbare Ein-/Ausgänge und Funktionen.

Hauptmerkmale

• Programmkapazität: 256KB
• Befehlsgeschwindigkeit: 0,02–0,05 µs
• Max. Ein-/Ausgänge: 352 Punkte
• E/A-Steuerung: sequentielle Steuerung

Hochgeschwindigkeits-Ein-/Ausgang

• 2–4 Kanäle Impulsausgänge 100 kHz
• 3 Kanäle Hochgeschwindigkeitszählung (bis zu 80 kHz Einphasen, bis zu 50 kHz AB-Phase)

Kommunikation

• RS232, RS485
• Feldbus X-NET
• USB-Anschluss für Hochgeschwindigkeits-Download (bis zu 12 Mbps)

Technische Daten

• Serie: XL3 series standard controller
• Design: Kartenformat
• Programmkapazität: 256KB
• Basis-Befehlsgeschwindigkeit: 0,02–0,05 µs
• Max. Ein-/Ausgänge: 352 Punkte
• E/A-Steuerung: sequentielle Steuerung
• Hochfrequente Impulsausgänge: 2–4 Kanäle bei 100 kHz
• Hochgeschwindigkeitszählung: 3 Kanäle (max. 80 kHz Einphasen, max. 50 kHz AB-Phase)
• Funktionen: Pulsweitenmodulation, Frequenzmessung, präzise Zeitsteuerung
• Erweiterung: unterstützt rechts- und linksseitige Erweiterungsmodule
• Kommunikationsanschlüsse: RS232, RS485, X-NET, USB (Download bis zu 12 Mbps)
