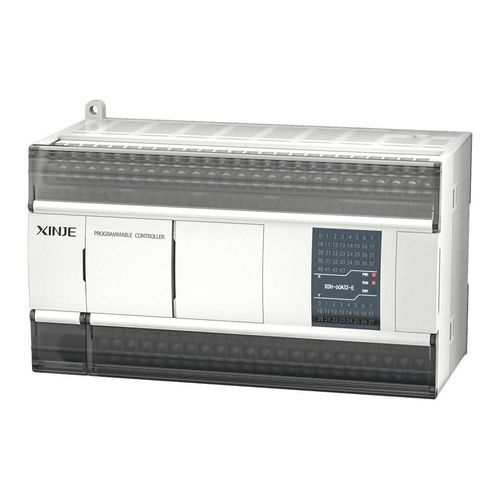

Motion Controller / 3-Achs XDH series

MehrachsenEtherCATHochleistung

Produktübersicht
Integrierter EtherCAT-Buscontroller für schnelle Kommunikation und stabile Systemfunktion. Vereinfachte Verdrahtung und Inbetriebnahme reduzieren Installations- und Wartungsaufwand. Größere Programmspeicher und schnellere Verarbeitung unterstützen komplexe Bewegungs- und Steuerungsaufgaben.

Hauptmerkmale

• Integrierter EtherCAT-Buscontroller für deterministische, latenzarme Kommunikation.
• Erweiterter Programmspeicher und höherer Verarbeitungsdurchsatz für komplexe Steuerprogramme.
• Vereinfachte Fehlersuche und Inbetriebnahme zur Verkürzung der Entwicklungszyklen.
• Vereinfachte Verdrahtung und modulare Konnektivität zur Reduzierung von Installations- und Wartungsaufwand.

Kommunikation & Kompatibilität

• Unterstützt EtherCAT-konforme Geräte und Topologien.
• Kompatibilitätsbeispiele: XINJE distributed IO, Servoantriebe der Serie DS5C2, Schrittmotorantriebe der Serie DP3C, Frequenzumrichter der Serie VH6.

Bewegungssteuerung

• Unterstützt Mehrachsen-Ansteuerung über den EtherCAT-Bus.
• Drei-Achsen-Interpolation: linear, Kreisbogensegment und Spirale für gängige 3-Achsen-Plattformen.
• Feedforward-Einstellungen zur Kompensation von Bauteilverzögerungen und Verbesserung des dynamischen Verhaltens.

Elektronische Nocken

• Elektronische Nockenfunktionen ersetzen mechanische Nocken für flexible und reproduzierbare Profilverläufe.
• Anwendungsbeispiele: Verschließmaschinen, Kissenverpackungsmaschinen und Blasformmaschinen.
• Unterstützt bis zu 32 gleichzeitig geladene Nockentabellen; bis zu 1000 Schlüsselpunkte pro Tabelle.
• Schlüsselpunkte sind mit editierbaren Master‑Slave‑Beziehungen für Anpassungen in der Produktion versehen.

Weitere Merkmale

• Integrierte Busarchitektur verbessert Kommunikationskonsistenz und Systemstabilität.
• Geeignet für verschiedene industrielle Automatisierungsszenarien mit koordinierter Bewegung und I/O‑Integration.

Spezifikationen

• Serie: XDH-Serie EtherCAT-Buscontroller.
• Busprotokoll: EtherCAT (integriert).
• Bewegungsfunktionen: Mehrachsen, Drei-Achsen-Interpolation (linear, Kreisbogensegment, Spirale).
• Elektronische Nocken: bis zu 32 Tabellen; bis zu 1000 Schlüsselpunkte pro Tabelle; editierbare Master‑Slave-Schlüsselpunkte.
• Kompatibilitätsbeispiele: XINJE distributed IO, DS5C2 Servo, DP3C Stepper, VH6 Frequenzumrichter.
• Konstruktionsfokus: schnelle Kommunikation, große Programmkapazität, vereinfachte Fehlersuche und Verdrahtung zur leichteren Wartung.
