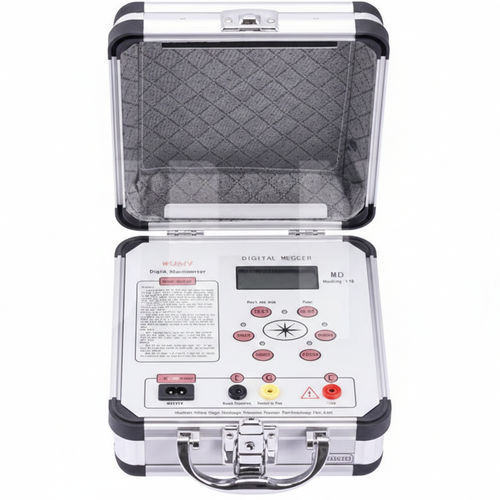

Tragbares Isolationsmessgerät UHV-2672

Der UHV-2672 Isolationswiderstandsprüfer ist ein tragbares, batteriebetriebenes Messgerät zur Bestimmung des Isolationswiderstands zwischen Erde und Leitung sowie zwischen Phasen, mit digitaler LCD-Anzeige für den Einsatz vor Ort.

Wesentliche Funktionen

• Hohe Ausgangsleistung mit Kurzschlussstrom > 1,6 mA für schnelle Spannungsstabilisierung
• Vier wählbare Prüfspannungen: 500 V, 1000 V, 2500 V, 5000 V
• Batteriebetriebene DC/DC-Wandlung zur präzisen Erzeugung der Prüfspannung
• Intelligente Messschaltung mit I/V-Umwandlung, präzisem Spannungsteiler und direkter LCD-Widerstandsanzeige
• Automatische Bereichswahl und intuitives Bedienfeld für effiziente Prüfabläufe

Messprinzip

• Das Gerät erzeugt Gleichhochspannung aus internen Batterien und legt diese zwischen den Anschlüssen E (earth) und L (line) an. Der durch die Prüflast fließende Strom wird umgewandelt und verarbeitet, um den Isolationswiderstand digital anzuzeigen.

Technische Vorteile

• Hohe Messgenauigkeit über alle Bereiche
• Mehrere Spannungsbereiche mit automatischer Umschaltung für durchgehende Messungen
• Zuverlässiger Batteriebetrieb für Feldmessungen ohne externe Stromversorgung
• Direktmessung des Kurzschlussstroms zur Verbesserung der Genauigkeit bei hohen und niedrigen Widerständen

Produktmerkmale

• Robuste Ausgangsleistung und Gehäuse aus Aluminiumlegierung für Einsatz unter rauen Bedingungen
• Störunterdrückendes Design und proportionale Schaltungsarchitektur für stabile Messwerte
• Intelligentes Bedienkonzept mit automatischer Bereichswahl und gut ablesbarem LCD
• Fähigkeit zur Direktmessung des Kurzschlussstroms für präzise Prüfbedingungen

Technische Daten / Spezifikationen

• Arbeitsbedingungen: Umgebungstemperatur 0℃～+45℃; relative Luftfeuchte ≤85%
• Ausgangsspannungspegel: 500 V, 1000 V, 2500 V, 5000 V
• Messbereich: 0 ～ 19990 MΩ
• Auflösung: 0.01 MΩ, 0.1 MΩ, 1.0 MΩ, 10.0 MΩ
• Relativer Fehler: 0 ～ 2000 MΩ ≤ ±5% ±2 d; 2000 MΩ ～ 19990 MΩ ≤ 10% ±2 d
• Spannung/Last: 5000 V / 40 MΩ
• Spannungsabfall: ca. 10%
• Kurzschlussstrom: > 1,6 mA
• Gleichstromversorgung: Batterien 8 × 1,5 V (AA)
• Wechselstromversorgung: 220 V / 50 Hz
• Leistungsaufnahme: Ruhestrom ≤ 160 mW; maximal ≤ 2,5 W
• Abmessungen (Volumen): 235 × 200 × 135 mm³
• Gewicht: < 1,4 kg
