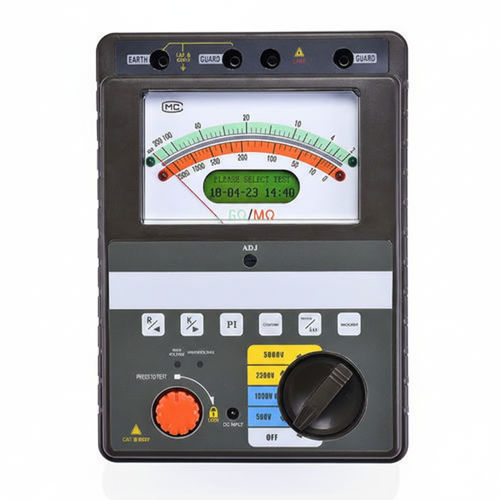

Isolierwiderstandstester BC2010

Der BC2010 ist ein tragbares Isolationswiderstandsprüfgerät (Megohmmeter) in Zeiger- und Digital-Dualanzeige für Vor-Ort-Prüfungen an Kabeln, Motoren, Generatoren, Transformatoren, Hochspannungsschaltern, Blitzableitern und ähnlichen Einrichtungen. Er bietet synchrone Anzeige per mechanischem Zeiger und Punktmatrix-LCD sowie einen eingebetteten Industrie-Mikrocontroller mit Echtzeitbetriebssystem für hohen Automatisierungsgrad und starke Störfestigkeit.

Funktionen

• Wählbare DC-Ausgangsspannungen: 500 V, 1000 V, 2500 V, 5000 V; automatische Bereichsumrechnung (Messbereich bis 0–1 TΩ).
• Duale synchrone Anzeige: mechanischer Zeiger (ultradünne Spannungsdrahtstruktur für hohe Vibrationsfestigkeit) sowie Punktmatrix-LCD für klare Beobachtung und Bedienung.
• Integrierter mechanischer Messkopf mit LCD: Doppelskalenanzeige, automatische Bereichsumrechnung und Farb-/LED-Anzeigen zur einfachen Ablesung.
• Eingebetteter Industrie-Mikrocontroller und Echtzeit-Software zur automatisierten Bedienung und starken Störfestigkeit; automatische Berechnung von Absorptionsverhältnis und Polarisationsindex.
• Bedienerfreundliche Oberfläche mit Datenspeicherung bei Stromausfall; kontinuierliche Speicherung von bis zu 20 Messergebnissen.
• Akustische Warnung bei Erzeugung hoher Spannung und integrierter Entladeschaltung zur automatischen Ableitung von Rest-Hochspannung nach der Messung.
• AC/DC-Betrieb mit eingebauter wiederaufladbarer Lithiumbatterie und AC-Adapter für den portablen Feldeinsatz.
• Hochspannungs-Kurzschlussstrom ≥ 3 mA, geeignet für Prüfungen an großen Transformatoren, Generatoren, Hochspannungsmotoren, Leistungskondensatoren, Stromkabeln, Blitzableitern usw.
• Tragbares, ergonomisches Design für den Einsatz vor Ort.

Parameter / Messdaten

• Ausgangsspannung: DC −500 V, −1000 V, −2500 V, −5000 V; typischer Ausgangsfehler: ±5% FS.
• Prüfgenauigkeitsbereiche und Fehler:
  • 1 MΩ–20 MΩ: ±10% FS
  • 20 MΩ–1000 MΩ: ±5% FS
  • 1 GΩ–20 GΩ: ±5% FS
  • 20 GΩ–200 GΩ: ±10% FS
  • ≥200 GΩ (bis 1 TΩ): ±20% FS
• Messbereiche nach Prüfspannung:
  • 500 V → 0–10 GΩ
  • 1000 V → 0–20 GΩ
  • 2500 V → 0–200 GΩ
  • 5000 V → 0–1 TΩ
• Digitaler Prüf- und Anzeigebereich: 0–1 TΩ.
• Betriebstemperatur: 0 °C – 40 °C.
• Relative Luftfeuchtigkeit: ≤ 70% RH.
• Netzversorgung: AC 220 V ±10% (mit eingebauter Lithiumbatterie für den portablen Einsatz).
• Abmessungen (L × B × H): 230 mm × 190 mm × 90 mm.
• Netto-Gewicht: < 3 kg.

Spezifikationen

• Modell: BC2010
• Produkttyp: Intelligentes Zeiger-Dualdisplay-Isolationswiderstandsprüfgerät (Megohmmeter)
• Spannungsstufen: 500 V, 1000 V, 2500 V, 5000 V DC
• Messbereich Widerstand: bis 0–1 TΩ (automatische Bereichsumrechnung)
• Anzeige: mechanischer Zeiger + Punktmatrix-LCD (synchron)
• Genauigkeit/Fehler: siehe obenstehende Prüfgenauigkeitsbereiche
• Automatische Berechnungen: Absorptionsverhältnis, Polarisationsindex
• Datenspeicherung: speichert bis zu 20 Messergebnisse (Datensicherung bei Stromausfall)
• Sicherheit/Entladung: integrierte Rest-Hochspannungs-Entladeschaltung
• Stromversorgung: Netzstrom oder eingebaute wiederaufladbare Lithiumbatterie
• Kurzschlussstrom (HV): ≥ 3 mA
• Abmessungen: 230 × 190 × 90 mm; Gewicht: < 3 kg
