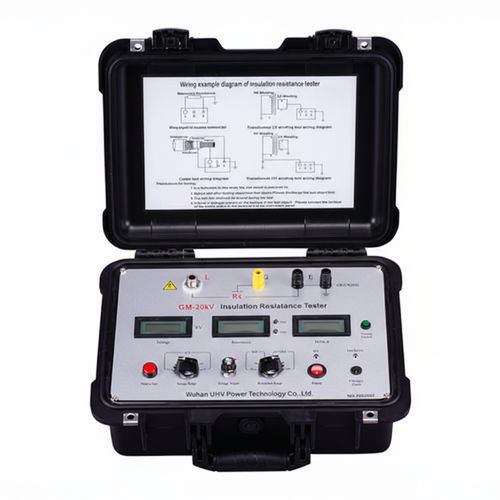

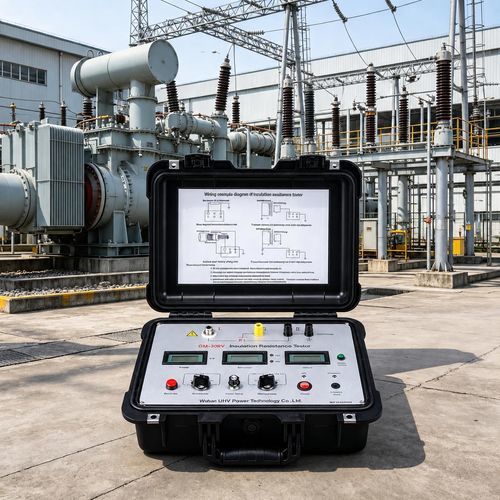

Tragbares Isolationsmessgerät GM series

Das GM-20kV Adjustable High Voltage Digital Test Set ist ein tragbares Isolationswiderstandsprüfgerät zur Messung des Isolationswiderstands mit wählbaren Prüfspannungen bis 0 / 5 / 10 / 20 kV. Es kombiniert I→V‑Umsetzung und die Teilungsfunktion eines doppelt integrierenden digitalen Voltmeters, um den Isolationswiderstand direkt auf dem LCD anzuzeigen.

Funktionen und grundlegende Prinzipien

• Wählbare Prüfspannungen: 0, 5, 10 und 20 kV, erzeugt durch einen rückgekoppelten DC/DC‑Wandler.
• Messmethode: Stromverhältnis‑Messverfahren (current‑ratio) äquivalent zu einem herkömmlichen Megohmmeter; Ohm→Digital‑Umsetzung über I→V‑Wandlung und Division durch das doppelt integrierende digitale Voltmeter.
• Anzeige: 3½‑stellige LCD‑Messwerke für Prüfspannung, Widerstand und Zeit.
• Stromversorgung: interne wiederaufladbare Batterie (Lithium oder NiMH für Wartung erwähnt); DC15V‑Adapteranschluss zum Laden; typische Betriebsdauer ~6–8 Stunden nach vollständiger Ladung (Ladezeit ~6–8 h).
• Stoppuhr und Alarme: Stoppuhr bis 19 Minuten 59 Sekunden (20‑min‑Zyklus); akustische Signale bei 15 s, 60 s und jeder Minute; kurzer Piepton und 3 s Anzeigehaltung bei programmierten Punkten; Daueralarm bei ungültigen oder außerhalb des Bereichs liegenden Messwerten.

Funktionsprinzip
Das Gerät erzeugt die Hochspannung DC aus der internen Batterie mittels DC/DC‑Wandlung und legt sie zwischen die Anschlüsse E und L am Prüfling an. Der resultierende Strom wird I→V umgewandelt, geteilt und vom digitalen Voltmeter verarbeitet, sodass der Isolationswiderstandswert direkt auf dem LCD angezeigt wird. Die Schaltung verwendet mittel‑ bis großskalige integrierte Schaltkreise mit hoher Ausgangsleistung und großer Kurzschlussstromfähigkeit sowie mehreren Ausgangsspannungsstufen.

Vorsichtsmaßnahmen

• Sicherheit: Anschluss 'L' ist die Hochspannungs‑Ausgangsbuchse; Anschluss 'E' muss geerdet werden.
• Vor dem Anlegen der Hochspannung Zustand des Geräts prüfen und Lastwiderstand anschließen, bevor die Prüfspannung eingeschaltet wird, um Funkenbildung oder Entladungen zu vermeiden, die Schaltkreise oder Referenzwiderstände beschädigen können.
• Akkuladung: Konstantspannungs‑, strombegrenztes Ladeverfahren; Vollladung ca. 6–8 Stunden. Bei längerer Lagerung regelmäßig nachladen (Empfehlung: alle drei Monate), um die Batterielebensdauer zu erhalten.
• Akkutausch: Beim Austausch von NiMH‑Zellen Zellen mit ähnlicher Kapazität verwenden und jede Zelle vor dem Einbau vollständig laden.

Bilder & zugehörige Dokumente

• Produktbildgalerie (Produktansichten und technische Zeichnungen) auf der Produktseite verfügbar.
• Bedienungsanleitung und Kalibrierzertifikat als PDF verfügbar.

Technische Daten / Spezifikationen

• Prüfspannungen: 0 / 5 / 10 / 20 kV (wählbar)
• Messmethode: I→V‑Wandlung + Division via doppelt integrierendes digitales Voltmeter (current‑ratio‑Methode)
• Störfestigkeit gegenüber elektrischem Feld: 2 mA (50/60 Hz)
• Stoppuhr/Alarm: bis 19:59, Zyklus 20 min; Alarme bei 15 s, 60 s und jeder Minute; Anzeigehaltung 3 s; Daueralarm bei ungültigen/zu niedrigen Messwerten
• Anzeige: LCD 3½‑stellige Anzeige für Spannung, Widerstand und Zeit
• Stromversorgung: eingebaute wiederaufladbare Batterie; DC15V‑Laden über dedizierten Adapter
• Betriebsumgebung: -20 °C bis +40 °C; relative Luftfeuchte 20%–90%
• Abmessungen (L×B×H): 315 × 240 × 180 mm
• Gewicht: 5,5 kg
• Alternativbezeichnungen: Insulation Resistance Tester; Insulation Meter; Adjustable High Voltage Digital Tester
