Durchgangtester UHV-810

Massen

Überblick

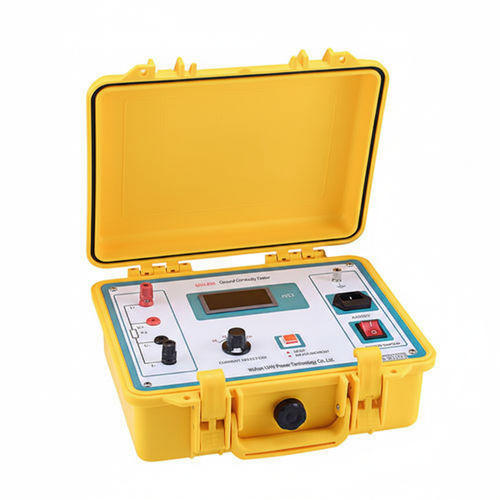

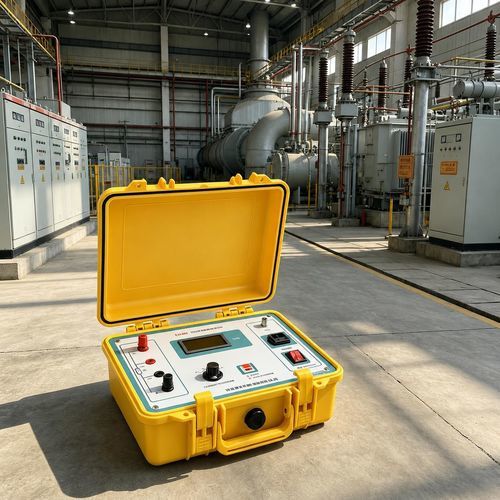

Der Erdungs-Durchgangsprüfer UHV-810 ist ein tragbares, hochautomatisiertes Messgerät zur Überprüfung der Konnektivität und elektrischen Integrität von Stromversorgungsgeräten und Erdungsnetzen bei Feld- und Werkstattprüfungen.

Hauptmerkmale

• Kontinuierliche DC-Ausgabe bis zu 10 A, um Oxidfilmschichten an Kontakten zu durchbrechen und zuverlässige Messwerte zu erzielen.
• Hohe Störfestigkeit: die letzte LCD‑Ziffer bleibt unter starken Störeinflüssen innerhalb ±1 Einheit stabil, was eine gute Wiederholbarkeit gewährleistet.
• Lange Lebensdauer: hochpräzise Widerstände reduzieren Temperatureinflüsse; militärische Steckverbinder erhöhen die Vibrationsbeständigkeit.
• Einfache Bedienung: einzelne Messtaste; Anzeige über 3 1/2‑stellige LCD für intuitive Ablesungen.
• Tragbares Design: kompakte, leichte Platte‑und‑Gehäuse‑Konstruktion mit guter Erdbebensicherheit für einfachen Transport.

Produktvideo und Dokumentation auf der Seite

• Eingebettetes Demonstrationsvideo mit Bedienungs- und Testablauf.
• Produktbilder und Darstellungen des Zubehörs.
• Bedienungsanleitung und Kalibrierzertifikat als PDF verfügbar.

Eigenschaften / Technische Spezifikationen

• Messbereich: 1 ～ 1999 mΩ
• Auflösung: 1 mΩ
• Prüfstrom: DC 1 A, 2 A, 5 A, 10 A (vier feste Stromstufen)
• Messgenauigkeit: ±(0,5 % + 2 digits)
• Messradius: 50 m
• Anzeige: LCD 3 1/2 Stellen
• Betriebsmodus: kontinuierlich
• Stromversorgung: AC 220 V ±10%, 50 Hz
• Betriebstemperatur: -10 ℃ ～ 40 ℃
• Relative Luftfeuchtigkeit: ≤ 80 %
• Abmessungen: 300 × 270 × 200 mm
• Gewicht: 5 kg (ohne Zubehör)
• Weitere Bezeichnungen: Erdungskontinuitätsprüfer; Durchgangsprüfer Erdung
