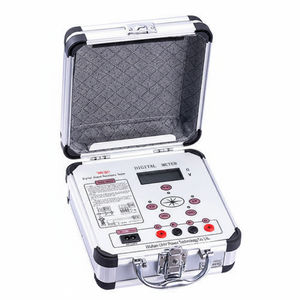

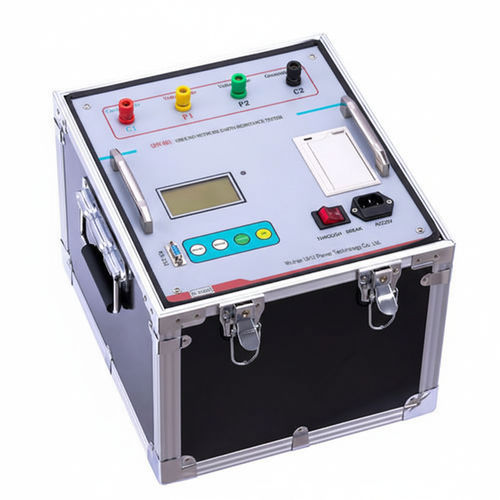

Erdungswiderstandstester UHV-800

Schutzleiterfür Bodenfür elektrische Ausrüstung

Der UHV-800 ist ein Spezialgerät zur Messung des Erdungswiderstands großer Erdungsgitter und der Erdungskontinuität zwischen Punkten. Er nutzt eine Messmethode mit unterschiedlichen Frequenzen zur Anti-Interferenz, um bei Netzfrequenz (50 Hz) auch unter starken Störungen präzise Daten zu liefern.

Übersicht

• Entwickelt für große Erdungsnetze: misst Erdungswiderstand und Kontinuität zwischen Erdungspunkten mit sinusförmigen Prüfströmen in der Nähe der Netzfrequenz (45 Hz und 55 Hz).
• Misst Stromüberlagerungs- und Spannungsüberlagerungscharakteristiken sowie Stufenspannung und Berührungsspannung für Sicherheits- und Normprüfungen.

Merkmale

• Gute Äquivalenz zur Netzfrequenz: Prüfstrom ist eine Sinuswelle mit ±5 Hz Abweichung zur Netzfrequenz (Verwendung von 45 Hz und 55 Hz).
• Hohe Störsicherheit: Differenzfrequenzmethode kombiniert mit Software- und Hardwarefilterung sorgt für stabile, zuverlässige Messergebnisse in gestörten Umgebungen.
• Hohe Präzision: Grundfehler bis zu 0,005 Ω, geeignet für Messung niedriger Erdungsimpedanzen.
• Umfangreiche Messfunktionen: Stromüberlagerung, Spannungsüberlagerung, Erdungswiderstand, Stufenspannung und Berührungsspannung.
• Einfache Bedienung: menügesteuertes Display zeigt Messergebnisse direkt an.
• Reduzierter Verkabelungsaufwand: in den meisten Messfällen sind keine großen Stromleiter erforderlich.

Synonyme

• Erdungsgitter-Widerstandstester
• Erdungswiderstandsmessgerät

Technische Daten / Spezifikationen

• Messbereich: 0–200 Ω (einschließlich der Strompfahlimpedanz)
• Auflösung: 0,001 Ω
• Messfehler: ±(Anzeige × 1% + 0,005 Ω)
• Max. Ausgangsspannung: AC 400 V (45 Hz, 55 Hz, Zweifrequenz, Sinus)
• Max. Ausgangsstrom: AC 5 A (45 Hz, 55 Hz, Zweifrequenz, Sinus)
• Ausgangsstufen: 5 / 4,5 / 4 / 3,5 / 3 / 2,5 / 2 / 1,5 / 1 A (0,5 A Schritte, 9 Stufen)
• Anti-Interferenz-Fähigkeit: Antinetzfrequenz 50 Hz, Spannung 10 V
• Anforderungen an Messleitungen: Kupferleiter-Querschnitt Stromleitung ≥ 1,5 mm²; Kupferleiter-Querschnitt Spannungsleitung ≥ 1,0 mm²
• Stromversorgung: AC 220 V ±10%, 50 Hz
• Außenmaße: 295 × 340 × 310 mm
• Gewicht des Instruments: 30 kg
