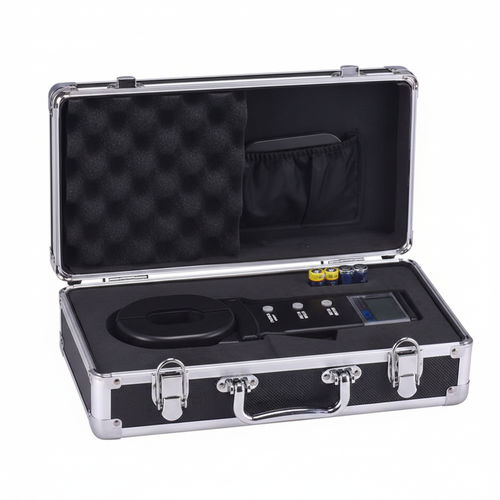

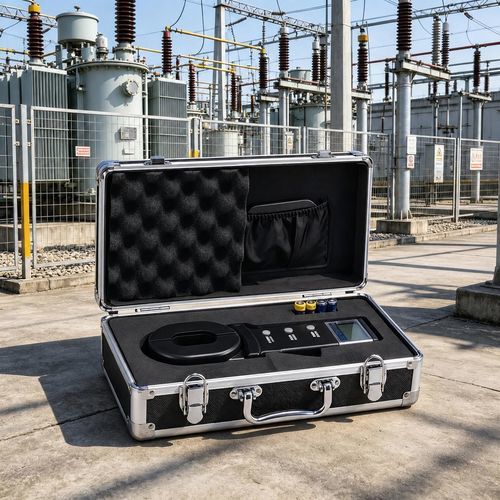

Erdungswiderstandstester ETCR2000

Ableitstromfür elektrische Ausrüstungfür Industrieanwendungen

Der Klemm-Erdungswiderstandstester ETCR2000 ist ein klemmbares Gerät zur berührungslosen Messung des Erdungswiderstands, entwickelt für Energie-, Telekommunikations-, Meteorologie-, Ölgewinnungs-, Bau- und industrielle Elektroanwendungen. Er ermöglicht sichere, schnelle Messungen ohne Hilfserde sowie hohe Störfestigkeit und Genauigkeit.

Anwendungen

• Messung des Erdungswiderstands in Energieverteilungsnetzen, Telekom-Standorten, Wettertürmen, Ölanlagen, Baustellen und industriellen Elektroanlagen.

Hauptmerkmale

• Geeignet für alle Arten von Erdungsleitern: Rundstange, Flachstange, Winkeleisen.
• Berührungslose Widerstandsmessung für sichere und schnelle Prüfungen (kein zusätzlicher Erdungsstab erforderlich).
• Doppelte Schutzisolierung für Anwendersicherheit.
• Hohe Störfestigkeit und hohe Messgenauigkeit.
• Betrieb mit Batterien (4 × 5#) für den Feldeinsatz.
• Kieferspannweite: 32 mm; Varianten mit langer und runder Backe.

Multimedia & Dokumentation

• Produktvideos zur visuellen Anleitung verfügbar.
• Benutzerhandbuch und Kalibrierschein (PDF) zum Download verfügbar.

Charakteristika / Technische Daten

• Energiequelle: 6 VDC (4 × 5# Alkalibatterie).
• Betriebstemperatur: -10℃ ～ 55℃.
• Relative Luftfeuchtigkeit: 10% ～ 90%.
• LCD-Anzeige: 4-stelliges LCD, Anzeigefläche 47 × 28,5 mm².
• Kieferspannweite (max. Öffnung): 32 mm.
• Gewicht (inkl. Batterie): Lange Backe 1160 g; Runde Backe 1120 g.
• Kiefergröße: Lange Kiefer 285 mm × 85 mm × 56 mm; Runde Kiefer 260 mm × 90 mm × 66 mm.
• Explosionsgeschützte Kennzeichnung: Exia Ⅱ BT3 (Zertifikat Nr.: CE0802010).
• Schutzniveau: Doppelisolierung.
• Strukturelles Merkmal: Messung in der Kiefer integriert.
• Shift: Automatisch.
• Störfeldtoleranz - externes Magnetfeld: < 40 A/m.
• Störfeldtoleranz - externes elektrisches Feld: < 1 V/m.
• Messdauer pro Messung: 1 Sekunde.
• Frequenz der Widerstandsmessung: > 1 kHz.
• Maximale Auflösung der Widerstandsmessung: 0,001 Ω.
• Widerstandsmessbereich: 0,01 ～ 1000 Ω.
• Strommessbereich*: 0 ～ 20 A.
• Gemessene Stromfrequenz*: 50/60 Hz.
• Speicherbare Messdaten*: 99 Sätze.
• Einstellbereich kritischer Widerstandsalarm*: 1 ～ 199 Ω.
• Einstellbereich kritischer Stromalarm*: 1 ～ 499 mA.
• Abmessungen: 350 × 200 × 100 mm³.
• Gesamtgewicht: 2 kg.
