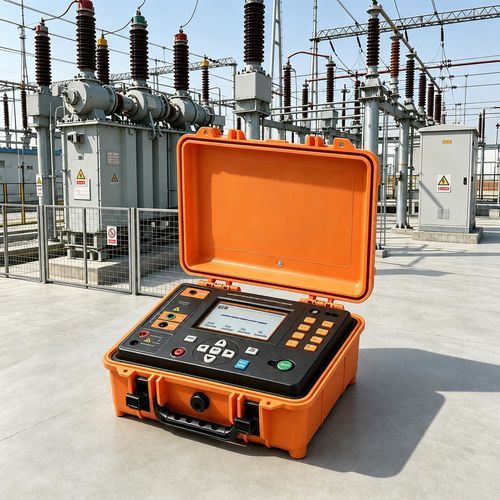

Tragbares Isolationsmessgerät UHV-823

Der UHV-823 ist ein tragbarer Isolationswiderstandstester zur präzisen Prüfung von Isolationswiderständen in Energieversorgung, Telekommunikation, Industrie und Ausbildung.

Produktübersicht

• Hochspannungs-Messsystem mit mehreren Prüfmodi: Isolationswiderstandstest, dielektrische Entladung, Prüfung mit Außenspannung, Treppen-Spannungsprüfung und automatische Entladung.
• 5,6" Farb-LCD mit zweisprachiger Benutzeroberfläche (Chinesisch/Englisch) und benutzerfreundlicher Bedienung.
• Mikrostrommessung und Drei-Terminal-Messung (inkl. Guard) zur Eliminierung von Leckströmen.

Wesentliche Merkmale

• Messauflösung: Isolationswiderstand bis 0,01 MΩ; Kapazitätsauflösung 0,001 μF.
• Automatische Berechnung von Polarization Index (PI) und Absorptionsverhältnis (DAR); Kapazitätstest und Messung von Probenkapazitäten.
• Automatische Entladefunktion, Filterfunktion, LED-Anzeige und akustischer Alarm während der Messung.
• Datenverwaltung: bis zu 1000 Datensätze (Messwerte, Umgebungstemperatur, Datum/Zeit); USB-Export und Android-App via Bluetooth für Foto/GPS/Daten-Upload und Berichtserstellung.
• Wiederaufladbare Lithiumbatterie DC 14,8 V 5200 mAh; stoß-/staub-/feuchtigkeitsbeständiges Gehäuse.

Anwendungsbereiche

• Telekommunikation
• Stromnetze und Umspannwerke
• Meteorologische Messgeräte
• Rechenzentrum-Wartung
• Ölfeld-Betrieb und Feldprüfungen
• Industrielle elektrische Instandhaltung (Transformatoren, Motoren, Kabel)

Messfunktionen

• Drei-Terminal-Messung: L (HV-Ausgang), G (Guard/Shield) und E (Erde).
• Isolationswiderstandstest, Kapazitätstest, automatische PI- und DAR-Berechnung, dielektrischer Entladungstest, Außen- und Treppen-Spannungsprüfungen.
• AC/DC Spannungsmessung: AC 1 V–1000 V (50/60 Hz), DC 1 V–1000 V.
• Stepping-Voltage-Funktion und digitale Spannungsverstärkung; automatische Entladung und Filter für stabile Messwerte.

Technische Daten (Auszug)

• Prüfspannungen: 250 V, 500 V, 1000 V, 2500 V, 5000 V, 10 kV.
• Isolationswiderstandsbereiche & Genauigkeit (Beispiele): 250 V DC: 0,01 MΩ–10,0 GΩ (±3%rdg±5dgt); bis 10 kV DC: 0,01 MΩ–400 GΩ (Genauigkeit abhängig vom Bereich).
• Kapazitätstest: 0,200 μF–100,0 μF; Auflösung 0,001 μF; Genauigkeit ±20% ±0,005 μF.
• Kurzschlussstrom ≥ 5 mA. Zeitbereich bis zu 99 min 99 s (einstellbar).
• Daten: bis 1000 Datensätze; USB-Export (1,5 m Kabel enthalten); Android-App via Bluetooth für Uploads und Berichte.
• Betriebstemperatur: -10 °C–40 °C (keine Kondensation < 80% RF). Lagerung: -20 °C–60 °C.
• Abmessungen & Gewicht: 320 mm × 240 mm × 145 mm; ca. 3,5 kg (inkl. Batterie).
• Normen & Sicherheit: EMC IEC61326; Schutzart CAT IV 600 V; Isolationsfestigkeit AC 5 kV 50 Hz 1 min zwischen Gehäuseteilen.
