- Erdwiderstandstester
- Wuhan UHV Power Technology Co.,Ltd.

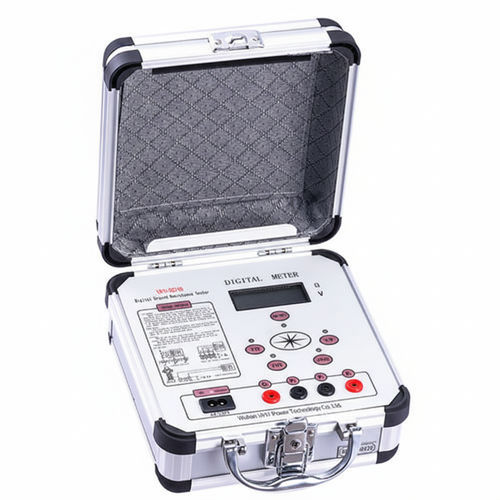

Erdungswiderstandstester UHV-2571BErdwiderstandfür Bodenfür elektrische Ausrüstung
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Testart
- Erdwiderstand, Erdungswiderstands
- Getestetes Produkt
- für elektrische Ausrüstung, für Boden
- Anwendung
- für Zufuhrsystem
- Konfigurierung
- Handgerät
- Weitere Eigenschaften
- digital, mit LCD-Bildschirm, robust, smart, mit Geräuschunterdrückungsfilter
Beschreibung
Übersicht
Hauptmerkmale
Anwendungen
Technische Daten

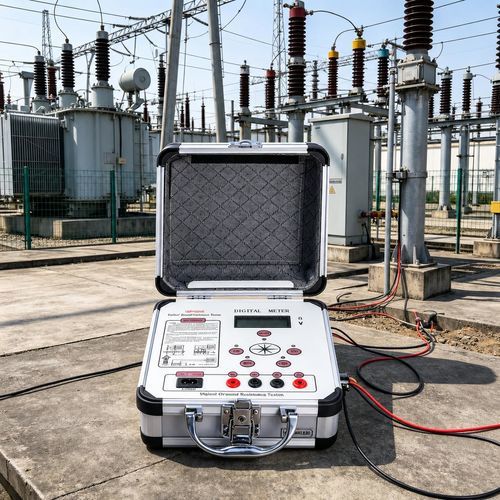

- Tragbares Vierdraht‑Messgerät zur Bestimmung von Erdungswiderstand und Bodenresistivität, Modell UHV-2571B. Entwickelt für Feldeinsätze zur Prüfung von Erdungssystemen, niederohmigen Leitern und AC‑Erdspannungen.
Hauptmerkmale
- Gehäuse aus hochfester Aluminiumlegierung; Phasenregelkreis und geschalteter Kondensatorfilter zur Unterdrückung von Netz‑ und HF‑Störungen.
- DC/AC‑Wandler erzeugt niederfrequenten Konstantstrom aus DC‑Versorgung für stabile Vierdrahtmessungen.
- Toleranz gegenüber Hilfserdungswiderständen: RC (C1–C2) bis 0–2 kΩ und RP (P1–P2) bis 0–40 kΩ innerhalb spezifizierter Grenzen.
- 3,5‑stellige LED‑Anzeige, automatische Nullbehandlung; Anzeige „1“ bei Überbereich oder geöffnetem Messkreis.
- Intelligente Batterie‑Unterspannungserkennung zur Sicherstellung der Messzuverlässigkeit im Feld.
- Kompakte Abmessungen und geringes Gewicht für den mobilen Einsatz.
Anwendungen
- Messung von Erdungswiderständen und Bodenresistivität in Erdungssystemen.
- Prüfung niederohmiger Leiter und Erdungsverbindungen.
- Messung der AC‑Erdspannung und Überprüfung der Anlagenintegrität in Industrieumgebungen.
Technische Daten
- Betriebsbedingungen: 0 ℃ bis +45 ℃; relative Luftfeuchtigkeit ≤ 85 %.
- Messbereiche (konstanter Prüfstrom): 0–20 Ω (10 mA), 2–200 Ω (10 mA), 20–2000 Ω (1 mA).
- Spannungsmessbereich: AC 0–19,99 V.
- Messgenauigkeit: 0–0,2 Ω ≤ ±3% ±1 Digit; 0,2–199,9 Ω ≤ ±1,5% ±1 Digit; 1–19,99 V ≤ ±3% ±1 Digit.
- Auflösung: 0,01 Ω, 0,1 Ω, 1 Ω, 0,01 V.
- Messfehler durch Hilfserdungswiderstände: RC (C1–C2) — für 0–20 Ω ≤1 kΩ; für 20–2000 Ω ≤2 kΩ. RP (P1–P2) < 40 kΩ → Fehler ≤ ±5 %. Erdspannung ≤ 5 V → Fehler ≤ ±5 %.
- Maximale Verlustleistung ≤ 2 W.
- Stromversorgung: DC — 8 × 1,5 V (AA, R6) Batterien; AC — Netzadapter 220 V / 50 Hz.
- Abmessungen: 220 × 200 × 105 mm. Gewicht: ≤ 1,4 kg.
