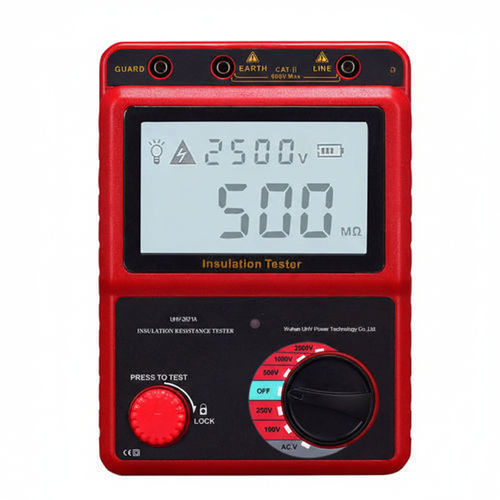

Tragbares Isolationsmessgerät UHV-2671A

Der UHV-2671A ist ein tragbarer digitaler Isolationswiderstandstester zur Prüfung des Isolationswiderstands von elektrischen Geräten und Kabeln gegenüber Erde. Er bietet mehrere Gleichspannungsprüfspannungen, ausreichende Ausgangsleistung und einen messbaren Kurzschlussstrom für Messungen vor Ort und im Labor.

Messspannungen und Messbereiche

• Prüfspannungen: 100 V, 250 V, 500 V, 1000 V, 2500 V.
• Messbereiche je Spannung: 100 V: 0,0–10 MΩ; 10–100 MΩ; 100–200 MΩ; 250 V: 0,0–10 MΩ; 10–100 MΩ; 100–500 MΩ; 500 V: 0,0–99,9 MΩ; 100–999 MΩ; 1000 V: 0,0–99,9 MΩ; 100–999 MΩ; 1,00–19,9 GΩ; 2500 V: 0,0–99,9 MΩ; 100–999 MΩ; 1,00–9,99 GΩ; 10,0–49,9 GΩ.

Messparameter

• Leerlaufspannung: DC 100 V ±10 %; DC 250 V ±10 %; DC 500 V ±20 %; DC 1000 V ±20 %; DC 2500 V ±20 %.
• Standard-Messstrom (typisch, bei angegebenen Lasten): 100 V: 0,2–0,25 mA (bei 0,5 MΩ); 250 V: 0,5–0,55 mA (bei 0,5 MΩ); 500 V: 1,0–1,1 mA (bei 0,5 MΩ); 1000 V: 1,0–1,1 mA (bei 1,0 MΩ); 2500 V: 1,0–1,1 mA (bei 2,5 MΩ).
• Kurzschlussstrom: ca. 1,3 mA.
• Genauigkeit Isolationsmessung: ±5 % rdg ±5 digits.

Funktionen und Sicherheit

• Automatische Entladefunktion nach Messung zur sicheren Handhabung.
• LCD-Hintergrundbeleuchtung für Arbeiten bei schlechter Beleuchtung.
• Warnanzeige und Summer bei spannungsführenden Leitungen.
• Automatische Abschaltung nach 10 Minuten Inaktivität.
• Anzeige für niedrigen Batteriestand.

Spannungsmessung (AC)

• Messart: AC-Spannungsmessung.
• Bereich: 30–600 V (50/60 Hz).
• Auflösung: 1 V.
• Genauigkeit: ±2 % rdg ±3 digits.

Charakteristiken / Spezifikationen

• LCD-Anzeige: bis zu 999 Counts.
• Überbereichsanzeige: zeigt "OL" bei Isolationswiderstand, "LO" bei Spannung.
• Auto-Range: Wechsel in oberen Bereich bei 1000 Counts; Rückkehr in unteren Bereich bei 95 Counts (nur Isolierung).
• Abtastrate: 0,5–10 Messungen/s.
• Betriebshöhe: ≤ 2000 m (Innenanwendung).
• Betriebstemperatur: 0 °C bis 40 °C; Feuchte ≤ 85 %.
• Lagerbedingungen: -20 °C bis 60 °C; Feuchte ≤ 90 %.
• Überlastschutz: Isolationsbereich: AC 1200 V / 10 s; Spannungsbereich: AC 720 V / 10 s.
• Durchschlagfestigkeit: AC 8320 V (50/60 Hz) / 5 s zwischen Schaltkreis und Peripherie.
• Isolationsimpedanz: >1000 MΩ / DC 1000 V (zwischen Schaltkreis und Peripherie).
• Stromversorgung: DC 9 V (6 × 1,5 V AA Batterien).
• Batteriestrom: ca. 800 mA (max.).
• Batterielebensdauer: ca. 15 Stunden.
• Abmessungen: 125,4 × 174,6 × 69 mm.
• Gewicht: 547,44 g (ohne Batterien und Prüfleitungen).
• Bezeichnungen: Widerstandstester; Digitaler Isolationsprüfer.

Typische Einsatzbereiche

• Wartung und Sicherheitsprüfungen in der Industrie.
• Prüfung von Kabelisolierungen bei Installation und Inbetriebnahme.
• Feldtests an Motoren, Transformatoren und Schaltanlagen.
• Qualitätskontrolle in Produktion und Laboren.
