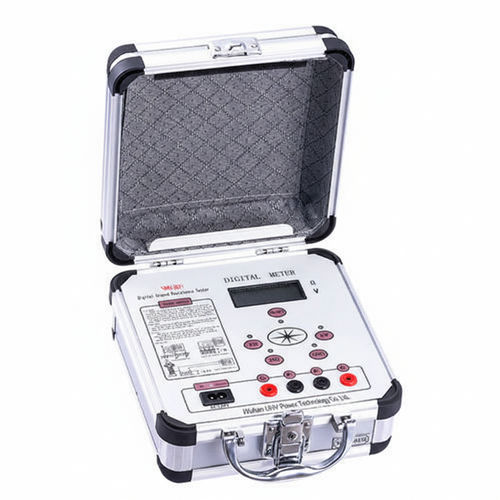

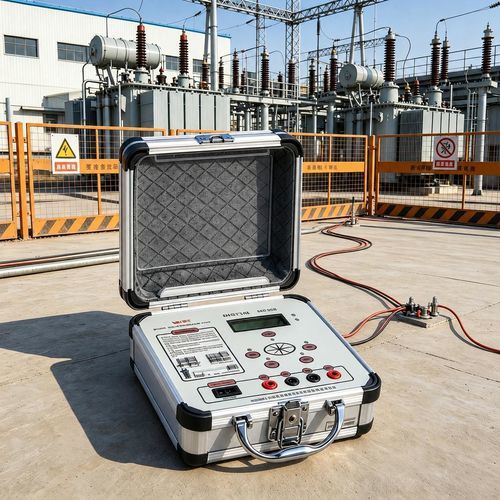

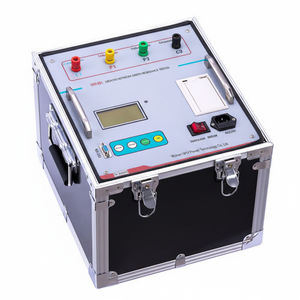

Erdungswiderstandstester UHV-2571

Erdwiderstandfür Bodenfür elektrische Ausrüstung

Das UHV-2571 ist ein tragbares digitales Messgerät, das Drei‑ und Vierleitermessverfahren kombiniert und mittlere bis großskalige integrierte Schaltkreise anstelle der traditionellen manuellen Prüfstromerzeugung verwendet. Es ist für zuverlässige Messungen von Erdungswiderstand, niederohmigen Leiterwiderständen, Bodenwiderstand und Wechselspannung ausgelegt und bietet verbesserte Störfestigkeit.

Merkmale

• Gehäuse aus hochfester Aluminiumlegierung, ausgelegt für den Einsatz vor Ort.
• Phasenregelkreis (PLL) mit synchroner Verfolgung und Schaltkondensatorfilter zur hohen Immunität gegen Netzfrequenz‑ und HF‑Störungen.
• DC/AC‑Umwandlung wandelt Gleichstrom in niederfrequenten Wechselstrom mit konstantem Strom zur stabilen Messung um.
• Zulässige Hilfserdungswiderstände (RC) und Hilfspotentiale (RP) innerhalb vorgegebener Grenzen ohne wesentliche Beeinträchtigung des Messergebnisses.
• Keine manuelle Einstellung oder Balance erforderlich; 3(1/2)-stelliges LCD; Überlaufanzeige als "1".
• Messfunktionen: Erdungswiderstand, niederohmige Leiterwiderstände, Bodenwiderstand, Wechselspannung. Bedienungsanleitung und Kalibrierschein verfügbar.

Technische Daten

• Umgebungstemperatur: 0℃ ～ +45℃
• Relative Luftfeuchtigkeit: ≤ 85% RH
• Messbereich und Konstantstrom (RMS): Widerstand: 0～2 Ω (10 mA), 2～20 Ω (10 mA), 20～200 Ω (1 mA)
• Messbereich Spannung: AC 0～19,99 V
• Messgenauigkeit: 0～0,2 Ω ≤ ±3% ±1d; 0,2 Ω～199,9 Ω ≤ ±1,5% ±1d; 1～19,99 V ≤ ±3% ±1d
• Auflösung: 0,001 Ω, 0,01 Ω, 0,1 Ω, 0,01 V
• Zulässiger Hilfserdungswiderstand (RC zwischen C1 und C2): für 0～2 Ω und 2～20 Ω ≤ 1 kΩ; für 20～200 Ω ≤ 2 kΩ
• Hilfspotential (RP zwischen P1 und P2): RP < 40 kΩ, Fehler ≤ ±5%
• Zulässige Erdspannung (Effektivwert, Netzfrequenz): ≤ 5 V, Fehler ≤ ±5%
• Maximale Leistungsverlust: ≤ 2 W
• Stromversorgung (DC): 8 × 1,5 V (AA, R6) Batterien
• Stromversorgung (AC): 220 V / 50 Hz
• Abmessungen: 220 × 200 × 105 mm
• Gewicht: ≤ 1,4 kg

Eigenschaften / Spezifikationen

• Modell: UHV-2571
• Messfunktionen: Erdungswiderstand, niederohmige Leiterwiderstände, Bodenwiderstand, Wechselspannung
• Anzeige: LCD 3(1/2)
• Entstörung: PLL-Synchronverfolgung und Schaltkondensatorfilter
• Stromquellen: Konstantstromausgänge für verschiedene Bereiche (10 mA / 1 mA)
• Stromversorgung: Batterie oder Netz (8×AA oder 220 V/50 Hz)
• Gehäuse: Aluminiumlegierung; kompakt und leicht (≤ 1,4 kg)
