Widerstandstester UHV-801

Massen

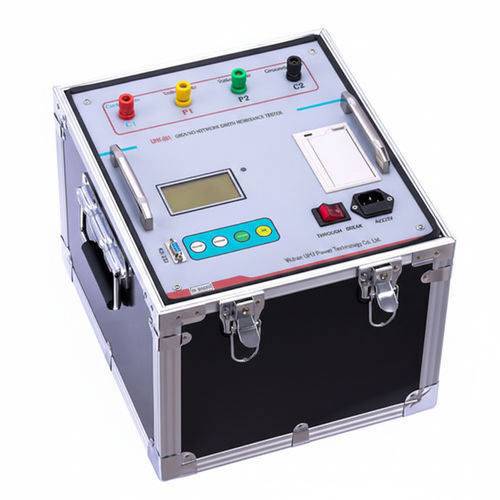

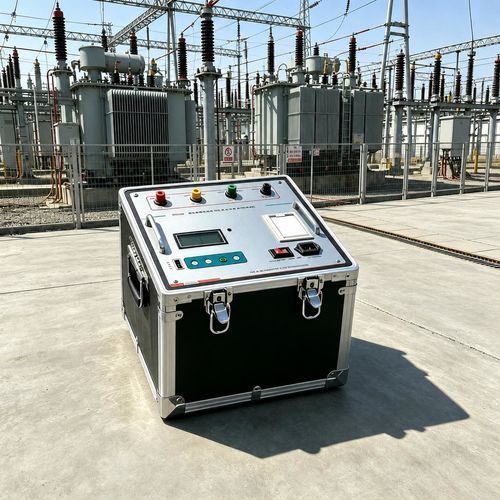

Der UHV-801 Erdungsnetz-Widerstandsmesser ist ein frequenzumgesetztes AC-Messgerät mit Mikroprozessorsteuerung, entwickelt zur genauen Messung von Erdungswiderstand, Berührungs-/Schrittspannungen und Bodenwiderstand in unter Spannung stehenden Netzen. Er verfügt über 50‑Hz-Antistörfähigkeit und einen 3‑A‑Prüfstrom für Messungen im Live‑Grid, wodurch aufwändige 30‑A‑Aufbauten und schweres Kabelmaterial reduziert werden können; geeignet für Umspannwerke, Kraftwerke und Blitzschutzsysteme.

Produktvorstellung

• Frequenzumgesetzte AC‑Messung mit Mikroprozessorregelung für stabile Messergebnisse in betriebenen Netzen.
• Messumfang: Erdungswiderstand, Berührungs‑/Schrittspannungen und Bodenresistivität (Prüfbereich u. a. 4Ω–10Ω für bestimmte Kontrollen).
• Feldgerechte Bauweise: kompakte Abmessungen und reduzierter Verkabelungsaufwand gegenüber 30‑A‑Methoden.

Schlüsselmerkmale

• Präzise Netzfrequenzsimulation — sinusförmige Ausgangsreferenz mit ±5 Hz Abweichung (45 Hz / 55 Hz).
• Fortschrittliche Anti‑Interferenz‑Technik — variable Frequenzmessung kombiniert mit digitaler Filterung.
• Hohe Genauigkeit — Grundauflösung 0,005 Ω für niederohmige Erdungssystemtests.
• Umfassende Messfunktionen — Prüfung von Strom-/Spannungspolen, Erdungswiderstand, Schritt‑ und Berührungsspannungen.
• Benutzeroberfläche — chinesisches Menü und direkte Messergebnisanzeige.
• Effizientes Feldeinsatz‑Design — leichterer Aufbau ohne schwere Hochstromleitungen.

Technische Vorteile

• Echte Netzfrequenzsimulation (sinusförmig).
• Überlegene Störunterdrückung und digitales Filtering.
• Mikro‑Ohm‑Auflösung (0,001 Ω).
• Multifunktionsmessungen in einem Gerät.
• Vereinfachter Messablauf für schnellere Einsätze.

Charakteristiken / Spezifikationen technischer Daten

• Messbereich: 0–200 Ω (einschließlich Pfahlimpedanz)
• Auflösung: 0,001 Ω
• Messfehler: ±(Anzeige × 1% + 0,005 Ω)
• Max. Ausgangsspannung: AC 400 V (45 Hz, 55 Hz, Zweifrequenz, Sinuswelle)
• Max. Ausgangsstrom: AC 5 A (45 Hz, 55 Hz, Zweifrequenz, Sinuswelle); 3 A‑Modus für Messung im laufenden Netz
• Ausgangsstufen Strom: 9 Stufen — 5 / 4,5 / 4 / 3,5 / 3 / 2,5 / 2 / 1,5 / 1 A (0,5 A‑Schritte)
• Anti‑Interferenz‑Fähigkeit: verträgt Netzstörungen 50 Hz bis 10 V
• Anforderungen an Messleitungen: Querschnitt stromführender Leiter ≥ 1,5 mm²; Querschnitt spannungsführender Leiter ≥ 1,0 mm²
• Netzversorgung: AC 220 V ±10%, 50 Hz
• Außenmaße: 295 × 340 × 310 mm
• Gerätegewicht: 30 kg
