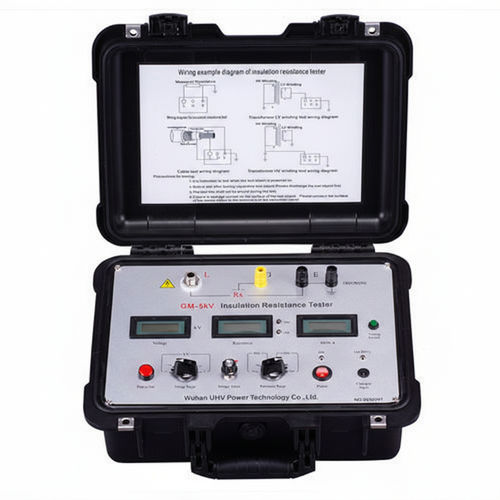

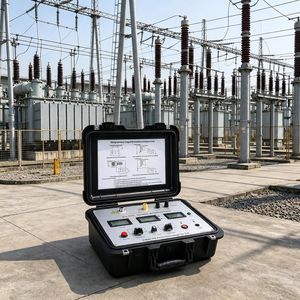

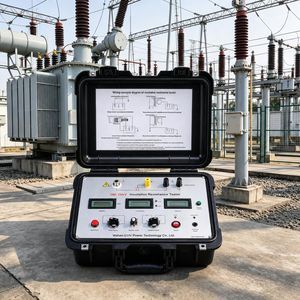

Tragbares Isolationsmessgerät GM-5kV

Tragbares Isolationsmessgerät - GM-5kV - Wuhan UHV Power Technology Co.,Ltd.
Tragbares Isolationsmessgerät - GM-5kV - Wuhan UHV Power Technology Co.,Ltd.
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Mehr Informationen auf der Website von Wuhan UHV Power Technology Co.,Ltd.

Eigenschaften

Typ
tragbar

Beschreibung

Produktübersicht

  • Das GM-5kV Isolationswiderstandsmessgerät ist ein tragbares Hochspannungs‑Megohmmeter, entwickelt für Hochspannungs‑Umspannwerke und Kraftwerke zur Messung von Isolationswiderständen großer Transformatoren, elektrischer Maschinen und Kabel auch in stark gestörten Umgebungen.
  • Es bietet stufenlos einstellbare Hochspannungsausgänge, einen weiten Messbereich für Widerstände sowie Zeit‑ und Alarmfunktionen zur Unterstützung von Absorptionsverhältnis‑ und Polarisationsindex‑Analysen.


Hauptmerkmale

  • Hohe Entstörungsfähigkeit: elektrische Feldinduktions‑Störfestigkeit bis 2 mA (50/60 Hz).
  • Großer Kurzschlussstrom (typischer Wert 10 mA) — geeignet für Messungen an großen Kapazitäten und hoher Induktivität.
  • Breiter Messbereich mit hoher Auflösung und genauer Ablesung.
  • Einstellbare Hochspannungsausgänge: 0,1 kV, 0,25 kV, 0,5 kV, 1 kV, 2,5 kV, 5 kV; stufenlose Einstellung von 0 V auf die gewünschte Spannung.
  • Akusto‑optische Erinnerungs‑ und Zeitfunktionen zur Unterstützung von Messprotokollen (Absorptionsverhältnis, Polarisationsindex).
  • Wichtige Komponenten importiert, um Messstabilität und Genauigkeit sicherzustellen.
  • Kompaktes, tragbares Gehäuse: leicht zu transportieren und für den Feldeinsatz ausgelegt.


Messbereiche und Genauigkeit

  • 20 MΩ: Messbereich 0,01 – 19,99 MΩ — Genauigkeit ±(5% + 3 digits).
  • 200 MΩ: Messbereich 5,0 – 199,9 MΩ — Genauigkeit ±(5% + 3 digits).
  • 2000 MΩ: Messbereich 50 – 1999 MΩ — Genauigkeit ±(5% + 3 digits).
  • 20 GΩ: Messbereich 0,5 – 19,99 GΩ — Genauigkeit ±(5% + 3 digits).
  • 200 GΩ: Messbereich 5,0 – 199,9 GΩ — Genauigkeit ±(10% + 3 digits).
  • 2000 GΩ: Messbereich 50 – 1999 GΩ — Genauigkeit ±(20% + 10 digits).


Technische Daten

  • Modell: GM-5kV
  • Brand: UHV Power (Wuhan UHV Power Technology Co., Ltd.)
  • Ausgangsspannungspegel: 0,1 kV, 0,25 kV, 0,5 kV, 1 kV, 2,5 kV, 5 kV (stufenlos von 0 V auf erforderliche Spannung einstellbar).
  • Spannungsgenauigkeit: ±(5% + 10 V).
  • Kurzschlussstrom: typischer Wert 10 mA.
  • Anzeige: drei 3½‑stellige LCD‑Digitalanzeigen für Prüfspannung, Widerstand und Zeit.
  • Stromversorgung: eingebaute wiederaufladbare Lithium‑Batterie, DC 15 V; Anschluss für AC‑Adapter (50/60 Hz) zum Laden.
  • Umgebungsbedingungen: Betriebstemperatur −20 °C bis +40 °C; relative Luftfeuchte 20% – 90%.
  • Abmessungen (L × B × H): 315 × 240 × 180 mm.
  • Gewicht: 5,5 kg.


Zeit‑ und Alarmfunktionen

  • Stoppuhranzeige bis 19 Minuten 59 Sekunden (Zyklus alle 20 Minuten).
  • Akustische Signale bei 15 s, 60 s und dann jede Minute; kurzer Ton an diesen Punkten und Messwertanzeige wird 3 s gehalten.
  • Kontinuierlicher akustischer Alarm bei ungültiger Messung oder wenn der Messwert unter die untere Grenze der gewählten Messspanne fällt.


Dokumentation und Bezeichnungen

  • Bezeichnungen: Isolationswiderstandstester; Isolationsmessgerät.
  • Verfügbare Dokumente auf der Produktseite: Bedienungsanleitung (PDF) und Kalibrierzertifikat (PDF).
