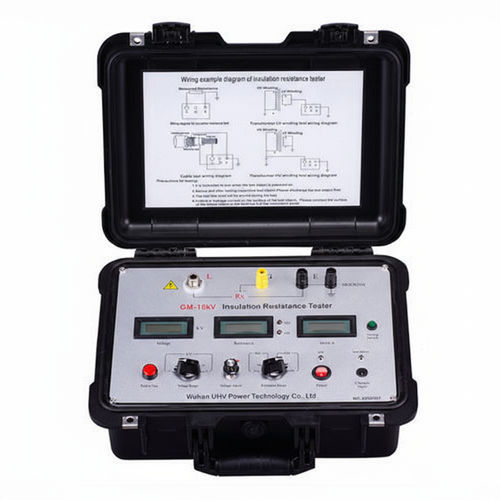

Tragbares Isolationsmessgerät GM-15kV

Tragbares Isolationsmessgerät - GM-15kV - Wuhan UHV Power Technology Co.,Ltd.
Tragbares Isolationsmessgerät - GM-15kV - Wuhan UHV Power Technology Co.,Ltd.
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Mehr Informationen auf der Website von Wuhan UHV Power Technology Co.,Ltd.

Eigenschaften

Typ
tragbar

Beschreibung

Übersicht

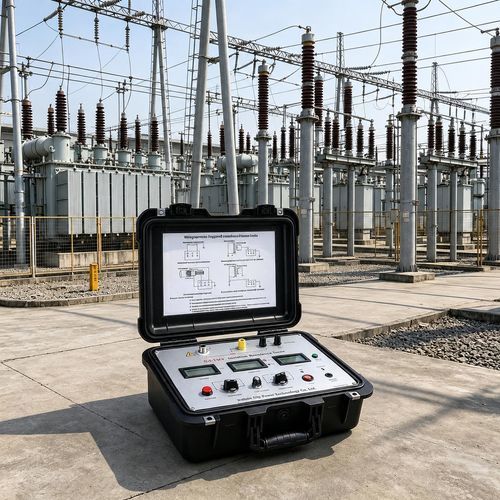

  • Das digitale Hochspannungs-Isolationswiderstandsprüfgerät GM-15kV dient zur Messung des Isolationswiderstands in Hochspannungs-Schaltanlagen, Kraftwerken, Fern- und Erdkabeln sowie an Transformatoren und Motoren.
  • Verbindet analoge, digitale und mechanische Konstruktionsprinzipien für breite Ausgangsspannungs-/stromfähigkeiten, große Messbereiche, Messgenauigkeit und hohe Störsicherheit.


Hauptmerkmale
  • Hohe Störfestigkeit: widersteht elektrischer Feldinduktion (Fähigkeit bis 2 mA @50 Hz) und ermöglicht viele Messungen vor Ort ohne Abklemmen von Leitern.
  • Hoher Kurzschlussstrom (typisch 10 mA) geeignet zur Prüfung von Großkapazitäts- bzw. hochinduktiven Geräten.
  • Großer Messbereich für Widerstände mit hoher Auflösung, von niedrigen MΩ bis in die GΩ-Bereiche.
  • Einstellbare Hochspannungsausgabe mit wählbaren Niveaus und stufenloser Regelung von 0 V bis zur Zielspannung.
  • Akustische und visuelle Alarme sowie Timer-Funktion zur Aufzeichnung und Analyse von Absorptionsverhältnis und Polarisationsindex (PI).
  • Einsatz von hochwertigen importierten Bauteilen zur Sicherstellung der Messpräzision und Zuverlässigkeit.
  • Kompaktes, leichtes Integrationsgehäuse für gute Transportabilität und einfache Bedienung im Feld.
  • Robuste Ausführung für lange Lebensdauer und beständiges Erscheinungsbild.


Anwendungsbereiche
  • Einsetzbar in der Energieversorgung, Telekommunikation, bei elektromechanischer Montage und Wartung sowie in industriellen Elektrobetrieben zur Messung des Isolationswiderstands von Transformatoren, Motoren, Kabeln und sonstigen elektrischen Anlagen.


Sicherheitsvorkehrungen
  • Vor Prüfungen stets die Schutzerdungsleitung anschließen; das Gerät erzeugt Hochspannung und das Prüfling kann Netzfrequenz-Leckströme oder induzierte Hochspannung enthalten.
  • Während des Betriebs unter Hochspannung keine manuelle Entladung durchführen. Nach dem Test die automatische Entladung und die Rückkehr des Voltmeter auf Null abwarten, bevor manuelle Entladungen vorgenommen werden; starke Impuls-Kurzschlüsse vermeiden, da diese die Isolierung des Prüflings oder die internen Schaltkreise des Geräts beschädigen können.


Technische Daten
  • Modell: GM-15kV.
  • Ausgangsspannungspegel: 0,5 kV, 1 kV, 2,5 kV, 5 kV, 10 kV, 20 kV.
  • Prüfspannungstoleranz: ±(5% + 10 V).
  • Typischer Kurzschlussstrom: 10 mA.
  • Widerstandsmessbereiche und Genauigkeiten:
    • 20 MΩ: 0,01 – 19,99 MΩ, Genauigkeit ±(5% + 3 Stellen).
    • 200 MΩ: 5,0 – 199,9 MΩ, Genauigkeit ±(5% + 3 Stellen).
    • 2 GΩ: 0,05 – 1,999 GΩ, Genauigkeit ±(5% + 3 Stellen).
    • 20 GΩ: 0,5 – 19,99 GΩ, Genauigkeit ±(5% + 3 Stellen).
    • 200 GΩ: 5,0 – 199,9 GΩ, Genauigkeit ±(10% + 3 Stellen).
    • 2000 GΩ: 50 – 1999 GΩ, Genauigkeit ±(20% + 10 Stellen).
  • Funktionen: einstellbare Hochspannungsausgabe, Timer, akustische/visuelle Alarme, tragbares Integrationsgehäuse.
