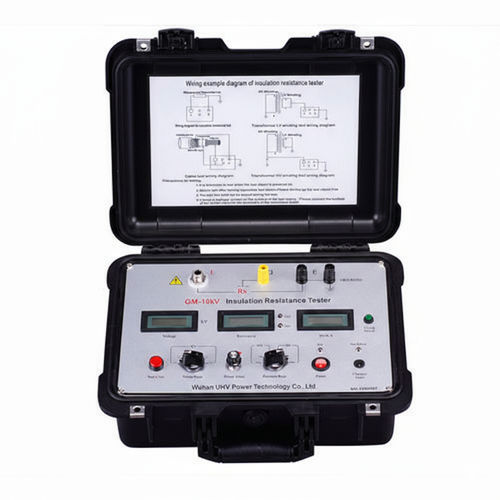

Isolationsmessgerät GM-10kV

Der GM-10kV Adjustable High-Voltage Digital Tester ist ein industrielles Isolationswiderstandsprüfgerät, das einstellbare Gleichspannungs-Hochspannungspegel bereitstellt und Leckströme misst, um den Isolationswiderstand zu berechnen. Entwickelt für Prüfungen in Umspannwerken, Kraftwerken, Übertragungsleitungen, erdverlegten oder luftgeführten Kabeln sowie an großen Transformatoren und Motoren.

Merkmale / Reichweite und Genauigkeit

• 20 MΩ — Effektiver Messbereich: 0.01–19.99 MΩ — Genauigkeit: ±(5%+3d)
• 200 MΩ — 5.0–199.9 MΩ — ±(5%+3d)
• 2 GΩ — 0.05–1.999 GΩ — ±(5%+3d)
• 20 GΩ — 0.5–19.99 GΩ — ±(5%+3d)
• 200 GΩ — 5.0–199.9 GΩ — ±(10%+3d)
• 2000 GΩ — 50–1999 GΩ — ±(20%+10d)

Hinweise / Vorsichtsmaßnahmen

• Kalibrierspannung: M‑Bereiche = 0.5 kV; G‑Bereiche = 2.5 kV.
• Für genaue Widerstandsmessungen sollte die Prüfspannung über 20% der verwendeten Nennprüfspannung liegen.
• Bei Prüfspannungen über 8 kV und Messung von Widerständen über 20 GΩ sind freiliegende HV‑Elektroden in der Luft abzuschirmen, um Luftionisationseffekte zu vermeiden.
• Der 2000 GΩ‑Bereich ist als Referenzbereich für trockene Umgebungen (relative Luftfeuchte < 70%) vorgesehen.

Funktionen

• Einstellbarer DC‑Hochspannungsausgang: mehrere wählbare Pegel (z. B. 0, 0.25 kV, 0.5 kV, 2.5 kV, 5 kV — modellabhängig).
• Digitale LCD‑Anzeige für klare und direkte Ablesung der Isolationswerte.
• Hohe Störsicherheit: Equipotentialschutzring und 4. Ordnung aktiver Tiefpassfilter.
• Automatisierung: einige Modelle berechnen automatisch Absorptionsverhältnis und Polarisationsindex und schalten Bereiche automatisch um.
• Sicherheitsfunktionen: instrumentenseitige automatische Entladung nach dem Test; manuelle Entladung erst nach Anzeige Null auf dem Voltmeter.

Anwendungsbereiche

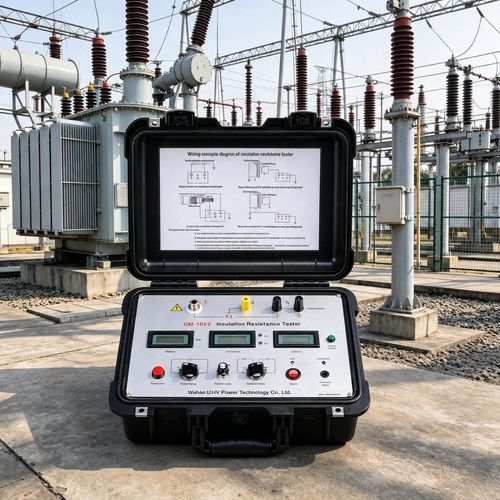

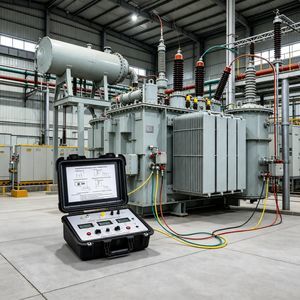

• Isolationsprüfungen in Hochspannungs‑Umspannwerken, Kraftwerken, Übertragungsleitungen, erdverlegten/luftgeführten Kabeln sowie an großen Transformatoren und Motoren.
• Auch einsetzbar in Telekommunikation, elektromechanischer Installation und Wartung sowie bei industriellen Hochspannungsprüfungen.

Technische Daten

• Produktname: GM-10kV Adjustable High-Voltage Digital Tester
• Modell/Serie: GM series
• Alternativbezeichnungen: Insulation Resistance Tester; Insulation Meter
• Typische einstellbare Prüfspannungen: 0, 0.25 kV, 0.5 kV, 2.5 kV, 5 kV (modellabhängig)
• Anzeige: LCD‑Digitalanzeige
• Störschutzmaßnahmen: Equipotentialschutzring; 4. Ordnung aktiver Tiefpassfilter
• Automatische Funktionen: automatische Berechnung von Absorptionsverhältnis und Polarisationsindex (je nach Modell); automatische Bereichswahl
• Messbereiche und Genauigkeiten: siehe Abschnitt "Reichweite und Genauigkeit"
• Betriebsumgebung: höchste Bereiche (z. B. 2000 GΩ) nur in trockenen Umgebungen (RH < 70%) verwenden
• Lieferumfang Dokumentation: Bedienungsanleitung, Kalibrierzertifikat (PDF)
• Hersteller: Wuhan UHV Power Technology Co.,Ltd.
