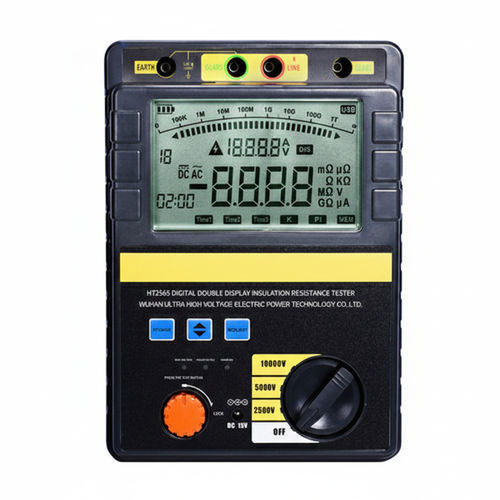

Analoges Megohmmeter UHV-2565

digitaltragbarHochspannung

Das UHV-2565 Zeiger-Digital-Megaohmmeter ist ein tragbares Messgerät zur Bestimmung des Isolationswiderstands von Transformatoren, Generatoren, Motoren, Leistungskondensatoren, Blitzableitern und Versorgungskabeln. Es bietet wählbare Prüfspannungen und einen weiten Messbereich bis zu 400 GΩ sowie eine Kombination aus Zeigeranzeige und Digitalanzeige zur Beobachtung von Trends und präzisen Messwerten.

Hauptmerkmale

• Ausgangsspannungsoptionen: 2500 V DC, 5000 V DC, 10000 V DC.
• Dualanzeige: analoger Zeiger zur Verlaufserkennung und digitale Anzeige für genaue Messergebnisse.
• Eingebetteter Single-Chip-Mikrocomputer mit Echtzeit-Betriebssystem für Automatisierung und hohe Störfestigkeit.
• Automatische Speicherung der Messergebnisse und Schutz bei Stromausfall; speichert bis zu 19 Messungen hintereinander.
• Akustischer Alarm und visuelle Anzeige bei Hochspannungserzeugung.
• Hoher Kurzschlussstrom bei Hochspannung ≥ 1 mA; geeignet für Prüfungen an Transformatoren, Generatoren, Motoren, Kondensatoren, Blitzableitern und Kabeln; tragbares Feldgerät.
• Stromversorgung: 8 wiederaufladbare AA-Akkus hoher Kapazität und externer Ladeadapter; AC/DC-Betrieb unterstützt.

Technische Daten

• Messbereiche und Genauigkeit: DC2500V: 5 MΩ – 100 GΩ ±5%; DC5000V: 10 MΩ – 200 GΩ ±5%; DC10000V: 25 MΩ – 400 GΩ ±5%; andere Bereiche ±10%.
• Bezugsbedingungen: Temperatur 23 ℃ ±5 ℃.
• Hochspannungs-Kurzschlussstrom: ≥ 1 mA.
• Stromversorgung: 8 × wiederaufladbare AA-Akkus; externer Ladeadapter enthalten; AC/DC-Unterstützung.
• Betriebstemperatur/Luftfeuchte: -10 ℃ bis 40 ℃; maximale relative Luftfeuchte 85%.
• Lagerungstemperatur/Luftfeuchte: -20 ℃ bis 60 ℃; maximale relative Luftfeuchte 90%.
• Isolationsleistung: Isolationswiderstand zwischen Schaltung und Gehäuse gemessen bei 1000 V DC, bis zu 2000 MΩ (Herstellerangabe).
• Spannungsfestigkeit: 3 kV AC / 50 Hz zwischen Gehäuse und Chassis für 1 Minute.
• Abmessungen: 230 × 190 × 90 mm; Gewicht: 2,5 kg.
• Anzeige und Aufzeichnung: kombinierte Zeiger- und Digitalanzeige; automatische Ergebnisaufzeichnung und benutzerfreundliche Bedienoberfläche.
