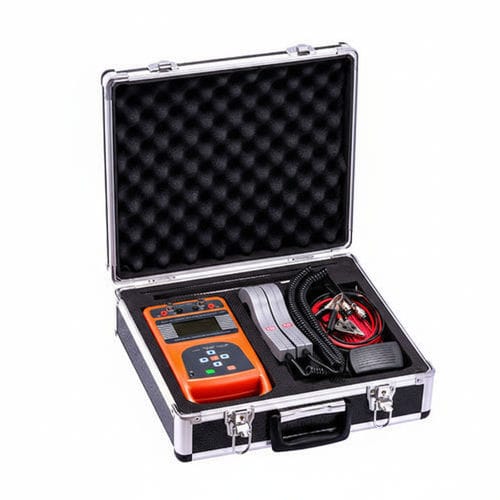

Erdungswiderstandstester UHV-5600

SchutzleiterBlitzschutfür Boden

Der Erdungswiderstandsprüfer UHV-5600 mit Doppelklemme misst den Erdungswiderstand und bewertet die Erdungsqualität an unterschiedlichen Einsatzorten.

Anwendungen

• Telekommunikationssysteme
• Elektrische Energieversorgung und Umspannwerke
• Wetterstationen
• Rechenzentren und Serverräume
• Verteilungs- und Übertragungsleitungen
• Tankstellen und Fabriken
• Blitzschutzanlagen und Erdungsinstallationen

Eigenschaften

• Messmethoden: Doppelklemmenmethode und Pfahlmethode — geeignet für Mehrpunkt- und Einzelpunkt-Erder.
• Hohe Störunterdrückung: Erzeugt hochfrequenten Strom zur Filterung von 50 Hz, 100 Hz und anderen harmonischen Störungen, wodurch präzise Messungen in störungsreichen Umgebungen (z. B. Umspannwerke) möglich sind.
• Großer Messbereich und hohe Auflösung: 0,01 Ω bis 200 Ω mit 0,01 Ω Auflösung; ermöglicht genaue Messung sehr niederohmiger Erdungen (unter 0,7 Ω).
• Großer Kieferdurchmesser: Standard Ø50 mm zur Aufnahme von Flacheisen/ Stahlerdungsleitern; Sondergrößen auf Anfrage verfügbar.
• Großer Datenspeicher: Speicherung von bis zu 200 Messdatensätzen.

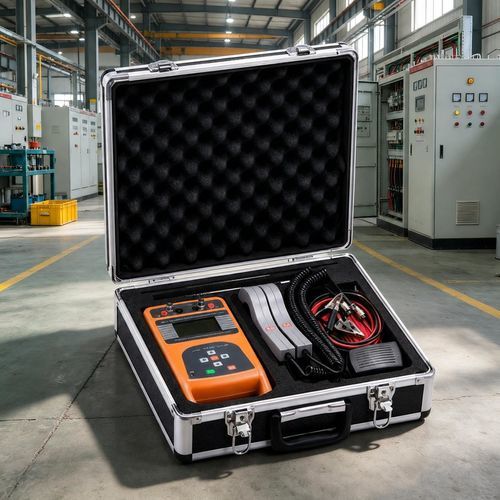

• Einfache Einhandbedienung: kompakt, leicht und geliefert in einem tragbaren, explosionsgeschützten Gehäuse für Feldmessungen.

Technische Spezifikationen

• Messbereich Erdungswiderstand (Doppelklemmenmethode): 0,01 Ω – 200 Ω
• Messbereich Erdungswiderstand (Pfahlmethode): 0,01 Ω – 200 Ω
• Genauigkeit (Doppelklemmenmethode): ±3% ±2 Ziffern
• Genauigkeit (Pfahlmethode): ±2% ±2 Ziffern
• Minimale Auflösung: 0,01 Ω
• Kiefergröße: Φ50 mm (Standard)
• Speicherkapazität: 200 Datengruppen
• Arbeitstemperatur: 0 ℃ – +50 ℃
• Stromversorgung: 8 wiederaufladbare NiMH-Akkus oder 8 Standard-AA-Batterien
• Gewicht: 0,8 kg (inkl. Batterien)
• Abmessungen: 265 × 130 × 65 mm
