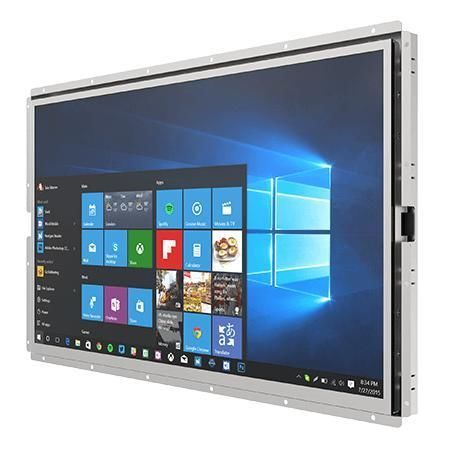

Panel-PC / mit resisitivem Touchscreen W24IF7T-OFA2

24"Intel® Core™ i7-9700TEIntel® Core™ i5-9500TE

Übersicht
Winmate W24IF7T-OFA2 ist ein 24-Zoll Open-Frame Industrie-Panel-PC mit Intel® 9th Gen Core™ Prozessoren (i3/i5/i7, Coffee Lake Refresh). Entwickelt für Maschinensteuerung, Fabrikautomation und Bediener-HMI mit Anforderungen an industrielle Zuverlässigkeit, flexible Montage und lange Verfügbarkeit.

Wesentliche Merkmale

• 24" 1920 x 1080 resistiver Touchscreen (Schutzglas ohne Touch optional)
• Intel® Core™ i3/i5/i7 (Coffee Lake Refresh)
• Flexibler Speicher: 2,5" HDD-Bay, M.2 NVMe/SATA, SATA III (RAID 0/1 optional)
• Mehrere I/Os: 2 serielle, 4 x USB 3.2 Gen1 Typ-A, 2 x Gigabit LAN
• 12 V DC Din4 sperrbarer Stromanschluss; TPM 2.0; WLAN/Bluetooth optional

Produktdetails
Display

• Größe: 24,0 inches
• Touch / Glas: Resistive Touchscreen (optional); Schutzglas ohne Touch (optional)
• Auflösung: 1920 x 1080
• Helligkeit: 250 nits
• Kontrastverhältnis: 3000:1
• Blickwinkel: 89/89/89/89
• Aktive Fläche: 527.04 x 296.46 mm

System Spezifikation

• Prozessoren: Intel Core i7-9700TE (1.8 GHz, bis 3.8 GHz default); i5-9500TE und i3-9100TE optional
• Chipset: Intel® Q370
• Speicher: 2 x non-ECC SO-DIMM, bis zu 64GB (32GB pro Steckplatz)
• Speicher: 128GB SSD Standard; optional 256/512/1TB/2TB; M.2 2280/2242 M-Key (NVMe oder SATA); 2 x SATA III für 2,5" Laufwerke
• Ethernet: Dual Intel® Gigabit Controller
• Sicherheit: TPM 2.0
• Betriebssysteme: Windows 10 IoT Enterprise (64-bit) / Linux Ubuntu optional

Mechanik

• Abmessungen: 576 x 344 x 69 mm (Varianten 615.4 x 392 x 81 mm je nach Konfiguration)
• Gewicht: ≈ 6,3 kg
• Montage: Open frame (Standard); Panel-Montage und VESA optional
• Gehäuse: Metall; Kühlung: Lüfter

Umgebung

• Betriebsfeuchte: 10%–90% RH, nicht kondensierend
• Betriebstemperatur: 0°C bis 50°C
• Lagertemperatur: -10°C bis 60°C

Zertifizierung

• CE
• FCC

I/O Ports

• USB: 4 x USB 3.2 Gen1 Typ-A
• Seriell: 1 x RS232/422/485 (Default RS232), 1 x RS232
• LAN: 2 x RJ45 Gigabit
• Video: 1 x DP 1.2 (Default); 1 x HDMI 1.4 (optional)
• Audio: Mic in, Line out, 2 x Lautsprecher
• Erweiterung: M.2 2280/2242 M-Key (NVMe/SATA), M.2 2230 E-Key (Wi‑Fi), PCIe 3.0 x16 optional
• Anzeige & Steuerung: Power/Storage LEDs; Helligkeitsregler; Power- und Reset-Taster
• Stromversorgung: 1 x 12V DC Din4 sperrbar; Adapter 12V 120W

Zubehör

• 100~240V AC auf DC Adapter (12V 120W)
• Netzkabel, VESA-Schrauben, Treiber-CD & Manual

Technische Daten

• Modell: W24IF7T-OFA2
• Marke: Winmate
• Display: 24" FHD (1920x1080), resistiver Touch oder Schutzglas
• CPU: Intel® Core™ i7/i5/i3 (Coffee Lake Refresh), Default i7-9700TE
• Speicher: 2 x SO-DIMM bis 64GB
• Speicheroptionen: M.2 NVMe bis zu 4TB (optional); 2 x SATA III für 2,5" (RAID 0/1 opt.)
• LAN: Dual Gigabit Ethernet
• Zertifizierungen: CE, FCC
