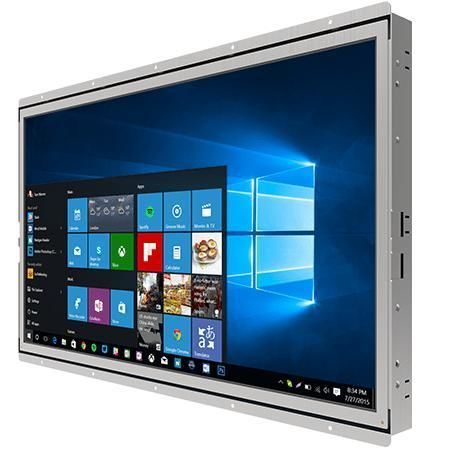

Panel-PC / mit resisitivem Touchscreen W22IT3S-OFA3

TFT LCD21,5"Intel® Core™ i5-1135G7

Überblick
Winmate W22IT3S-OFA3 ist ein 21,5-Zoll Open-Frame-Panel-PC für Maschinensteuerung, Fabrikautomation und Bediener-HMI. Er verfügt über einen Intel® Core™ i5-1135G7 Prozessor, lüfterlose Kühlung, flexible Montageoptionen (Open Frame standardmäßig, Panel- oder VESA-Montage optional) und Langzeitverfügbarkeit für industrielle Einsätze.

Wesentliche Eigenschaften

• 21,5" TFT Full HD Display (1920 x 1080), 250 nits, Kontrast 3000:1
• Intel® Core™ i5-1135G7 2,4 GHz (Turbo bis 4,2 GHz)
• Lüfterloses Design und sehr geringer Energieverbrauch
• 1 x SO-DIMM DDR4 3200 MHz (bis 32 GB)
• Duale 2,5 Giga LAN (2 x Intel® Ethernet Controller)
• M.2-Erweiterung: M.2 Key M für 2242 SATA III / optional 2280 NVMe; M.2 2230 E-Key für Wi‑Fi

Produktdetails / Highlights

• Touch-Optionen: resistiver Touchscreen (optional) oder Schutzglas ohne Touch (optional)
• Aktive Fläche: 476.64 x 268.11 mm; Sichtwinkel 89/89/89/89
• Speicher: 128 GB SSD Standard; optional 256 GB–4 TB; 1 x SATA III für 2,5" SSD/HDD bis 2 TB (optional)
• Arbeitsspeicher: 4 GB Standard; konfigurierbar auf 8/16/32 GB
• Sicherheit: TPM 2.0
• Betriebssysteme: Windows 11 IoT Enterprise, Windows 11 Pro, Linux Ubuntu 22.04 (optional)
• WLAN/Bluetooth über optionale Module
• Metallgehäuse für industrielle Integration

E/A und Erweiterung

• 2 x USB 3.2 Gen2x1 (Type-A)
• Seriell: 1 x RS232/422/485 (Default RS232) + 1 x RS232
• 2 x 2.5 Giga LAN RJ45
• Video: HDMI 2.0 (optional)
• Audio: 2 x Lautsprecher
• Indikatoren: Power-LED und Storage-LED; Helligkeitsregler
• M.2-Steckplätze: 1 x M.2 2280 M-Key (NVMe), 1 x M.2 2230 E-Key (Wi‑Fi)
• Stromversorgung: 12V DC (2.5φ DC-Buchse)

Steuerung / Tasten

• Power-Taste
• Reset-Taste

Mechanik

• Abmessungen: 504 x 318 x 75 mm
• Gewicht: 5,5 kg
• Montage: Open Frame (Standard), Panel-Mount (optional), VESA-Mount (optional)
• Gehäuse: Metal Housing

Umgebung

• Betriebstemperatur: 0°C bis 50°C
• Betriebsfeuchte: 10% bis 90% RH, ohne Kondensation
• Lagerungstemperatur: -10°C bis 60°C

Zertifizierungen

• CE
• FCC

Zubehör

• 100–240V AC zu DC Adapter
• Netzkabel
• VESA-Schrauben

Strom

• Leistung: 12V DC; Adapter 12V 120W

Technische Daten

• Modell: W22IT3S-OFA3
• Display: 21,5 Zoll, 1920 x 1080, 250 nits, 3000:1
• Prozessor: Intel® Core™ i5-1135G7 2,4 GHz (bis 4,2 GHz)
• Speicher: 4 GB Standard, bis zu 32 GB DDR4 3200 MHz
• Storage: 128 GB SSD Standard; M.2 und SATA Erweiterung
• Ethernet: 2 x Intel® Ethernet Controller (2 x 2.5 Giga LAN)
• Sicherheit: TPM 2.0
• OS: Windows 11 IoT Enterprise / Windows 11 Pro / Linux Ubuntu 22.04 (optional)
• E/A: USB, serielle Ports, HDMI (optional), Lautsprecher
• Erweiterung: M.2 2280 M-Key, M.2 2230 E-Key
• Abmessungen / Gewicht: 504 x 318 x 75 mm / 5,5 kg
• Montage: Open Frame, Panel-Mount, VESA
• Betriebsbereich: 0°C bis 50°C, 10%–90% RH
• Zertifizierungen: CE, FCC
