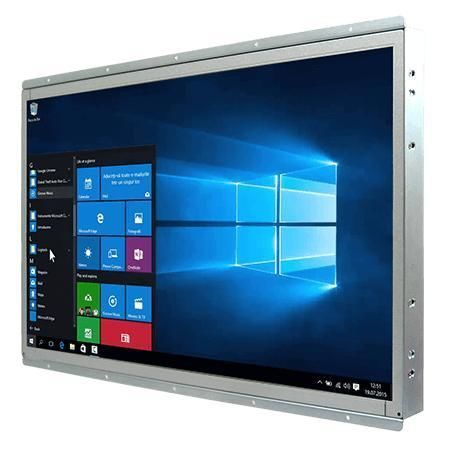

Panel-PC / mit resisitivem Touchscreen W15IAD7T-OFA2

LCD15,6"Intel® Core i3

Produktübersicht
Der Winmate W15IAD7T-OFA2 ist ein 15,6" Open-Frame-Panel-PC für Maschinensteuerung, Fabrikautomation und Bediener-HMI. Er unterstützt Intel® Core™ Prozessoren der 12. / 14. Generation (Alder Lake / Raptor Lake) und bietet flexible Montage-, Display- und I/O-Optionen für industrielle Integration.

HAUPTMERKMALE

• 15,6" Open Frame Display 1366 x 768, 400 nits
• Intel® Core™ i9/i7/i5/i3 Prozessoroptionen (12./14. Gen.)
• 2 x SO-DIMM DDR5 4800MHz, bis zu 64GB (32GB pro Slot)
• Integriertes Dual Intel® 2.5GbE LAN
• Multi-Display: DP1.4a (Standard), HDMI2.0b (optional)
• 4 x USB 3.2 Gen2x1, serielle Ports, Mic-in/Line-out
• 12V DC Stromeingang (Din4)

Überblick / Highlights
Leistungsstarke Rechenleistung mit konfigurierbaren Intel® Core™ CPUs für industrielle Anwendungen. Oberflächenoptionen: resistiver Touch (optional) oder Schutzglas ohne Touch. Geringer Energiebedarf und lüfterunterstützte Kühlung für Dauerbetrieb. Montageoptionen: Open-Frame, Panel-Mount und VESA.

Certifications
CE, FCC

Zusätzliche Details
Aktive Anzeigefläche 344.232 x 195.536 mm; Kontrastverhältnis 500:1; Betrachtungswinkel 85/85/80/80; bis zu 400 nits Helligkeit.

System & Speicheroptionen

• Standard-CPU: Intel® Core™ i3-12100TE; optionale i5/i7/i9 und neuere T-Serien (z. B. i9-14900T)
• Chipset: Intel® R680E
• Speicher: 128GB SSD Standard; optional 256GB/512GB/1TB/2TB/4TB; optional 2 x SATA III für 2.5" Laufwerke (RAID-Unterstützung)
• Erweiterung: 1 x M.2 2280 M-Key (NVMe), 1 x M.2 2230 E-Key (Wi‑Fi)
• Sicherheit: TPM 2.0; Optionale OS: Windows 11 IoT Enterprise / Windows 11 Pro / Ubuntu 22.04

IO & Konnektivität

• USB: 4 x USB 3.2 Gen2x1 (Type-A, 10 Gbps)
• Serial: 1 x RS232/422/485 (Default RS232) + 1 x RS232
• LAN: 2 x 2.5 Giga LAN (RJ45)
• Video: 1 x DP1.4a DP++ (Default, bis zu 4096x2160@60Hz); 1 x HDMI2.0b (optional)
• Audio: Mic-in, Line-out

Mechanik & Thermik

• Abmessungen: 366.3 x 248 x 77.5 mm; Gewicht: 3.6 kg
• Gehäuse: Metall; Kühlung: Lüfterdesign
• Montage: Open frame (Standard), Panel mount (optional), VESA (optional)

Umgebung

• Betriebsfeuchte: 10%–90% RH, nicht kondensierend
• Betriebstemperatur: 0°C–50°C; Lagerung: -10°C–60°C

Bedienelemente

• 1 x Power Button
• 1 x Reset Button

Zubehör

• 100~240V AC auf 12V DC Adapter, Netzkabel
• VESA Schrauben

Caractéristiques / spécifications techniques

• Modell: W15IAD7T-OFA2
• Display: 15.6" 1366 x 768, 400 nits, 500:1, aktive Fläche 344.232 x 195.536 mm
• Prozessoren: Intel® Core™ i3-12100TE (Default); optionale i5/i7/i9 und T-Serien
• Arbeitsspeicher: 2 x SO-DIMM non-ECC DDR5 4800MHz, bis zu 64GB
• Speicher: 128GB SSD default; Optionen bis zu 4TB; 2 x SATA III optional
• Netzwerk: 2 x Intel® 2.5G LAN
• I/O: DP1.4a, HDMI2.0b (opt.), 4 x USB3.2 Gen2x1, serielle Schnittstellen
• Stromversorgung: 1 x 12V DC (Din4 pin)
• Zertifizierungen: CE, FCC
