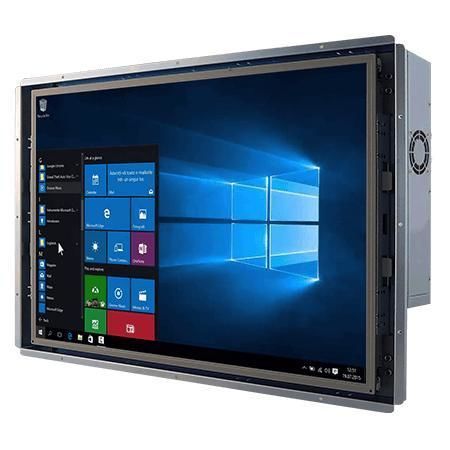

Panel-PC / mit resisitivem Touchscreen W18IP7T-OFA2

LCDTFT LCD18,5"

Produktbeschreibung
Der Winmate W18IP7T-OFA2 ist ein 18,5-Zoll Open-Frame-Panel-PC mit Intel® Pentium® N4200, entwickelt für Maschinensteuerung, Fabrikautomation und Bediener-HMI. Er kombiniert lüfterlosen Betrieb, niedrigen Energieverbrauch und flexible Montageoptionen für OEM-/Integrator-Anwendungen.

Wichtige Merkmale

• Intel® Pentium® N4200 (Apollo Lake) 1,10 GHz (bis zu 2,5 GHz)
• Flexibler Speicher: 2,5" HDD-Slot, SSD-Optionen und M.2-Slots
• Mehrere I/Os: 4 x USB3.0, 2 x Gigabit LAN, serielle Anschlüsse (RS232/422/485)
• 12 V DC Versorgung (Din4)
• Display-Ausgänge: DP1.2 standardmäßig; HDMI1.4 und VGA optional
• Optional resistiver Touch oder Schutzglas ohne Touch

Details zur Bedienoberfläche und Montage
Metallgehäuse im fanless-Design für effektive Wärmeableitung; verschiedene Montagearten (Open Frame, Panel-Mount, VESA) und anpassbare I/O-Konfigurationen für industrielle Integrationen.

Display

• Größe: 18,5 Zoll
• Touch/Glas: Resistiver Touch (optional); Schutzglas ohne Touch (optional)
• Auflösung: 1366 x 768
• Helligkeit: 450 nits
• Kontrastverhältnis: 1000:1
• Blickwinkel: 85/85/80/80
• Aktive Fläche: 409,8 x 230,4 mm

Systemspecifikation

• Prozessor: Intel® Pentium® N4200 1.1 GHz (bis zu 2.5 GHz)
• Speicher: Dual-channel SO-DIMM (non-ECC) bis zu 16 GB
• Speicher: 128 GB SSD Standard; optional 256/512 GB, 1 TB; 2 x SATA III für 2,5" Laufwerke (optional, RAID-Unterstützung)
• Ethernet: 2 x Intel® Gigabit Controller
• Sicherheit: TPM 2.0
• Betriebssystem: Windows 10 IoT Enterprise (64-bit) und Linux-Varianten optional
• WLAN/BT: optional über M.2 2230 E-key

Mechanik

• Abmessungen: 476 x 299 x 63 mm
• Gewicht: ca. 4,7 kg
• Montage: Open Frame (Standard); Panel-Mount und VESA optional
• Gehäuse: Metall
• Kühlung: lüfterloses Design

Umgebung

• Betriebsfeuchte: 10%–90% RH, nicht kondensierend
• Betriebstemperatur: 0°C bis 50°C
• Lagerungstemperatur: -10°C bis 60°C

Zertifizierung

• CE
• FCC

Anschlüsse & Erweiterungen

• USB: 4 x USB3.2 Gen1 Type-A
• Serial: 1 x RS232/422/485 (Default RS232) + 1 x RS232 (optionale Konfigurationen)
• LAN: 2 x Gigabit RJ45
• Video: 1 x DP1.2 (Standard); HDMI1.4 und VGA optional
• Audio: Mic in, Line out, 2 x Lautsprecher
• Expansionsslots: M.2 2242 B-key (SATA SSD), M.2 2230 E-key (Wi‑Fi), PCIe 2.0 x1
• Indikatoren & Steuerung: Power-LED, Storage-LED, Helligkeitsregler, Power- und Reset-Taste
• Stromeingang: 1 x 12V DC (Din4)

Zubehör

• Lieferumfang / optional: 100~240V AC-DC Adapter, Netzkabel, VESA-Schrauben, Treiber-CD & Handbuch (je nach Konfiguration)

Stromversorgung

• Stromeingang: 12V DC
• Adapter-Beispiel: 12V 84W

Caractéristiques / spécifications techniques

• Modell: W18IP7T-OFA2
• Brand: Winmate
• Display Size: 18.5 inches
• Auflösung: 1366 x 768
• Prozessor: Intel® Pentium® N4200
• Speicherunterstützung: bis zu 16 GB SO-DIMM
• Standard-Speicher: 128 GB SSD; weitere Optionen
• LAN: 2 x Gigabit
• Serielle Ports: RS232/422/485-Unterstützung
• USB: 4 x USB3.0 Type-A
• Videoausgänge: DP1.2 (Standard), HDMI1.4/VGA optional
• Montage: Open Frame / Panel / VESA
• Abmessungen & Gewicht: 476 x 299 x 63 mm; ca. 4,7 kg
• Betriebstemperatur: 0°C bis 50°C
• Zertifizierungen: CE, FCC
