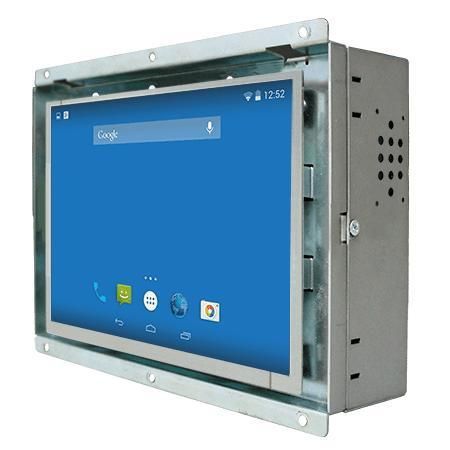

Panel-PC / mit resisitivem Touchscreen R05FA3S-OFD1

TFT LCD5,7"i.MX6 Cortex A9

Überblick
Winmate R05FA3S-OFD1 ist ein 5,7 Zoll Open-Frame-Panel-PC auf Basis des NXP i.MX6 (Dual Core 1,0 GHz; Quad Core optional). Entwickelt für Maschinensteuerung, industrielle Automatisierung und Bediener-HMI, bietet er lüfterlosen Betrieb, eMMC-Speicher an Bord und flexible Montageoptionen für OEM-Integration.

Wichtigste Merkmale

• 5,7 Zoll TFT-LCD, 640 x 480, 900 nits
• Resistiver Touch optional oder Schutzglas-Variante
• NXP i.MX6 A9 Dual Core 1,0 GHz (optional Quad Core)
• Onboard LPDDR3 1 GB (optional 2 GB) und eMMC 16 GB (optional 32 GB)
• Optionale PoE PD (IEEE 802.3at)
• Lüfterloses Design, geringer Stromverbrauch

Produkt-Highlights

• Oberflächenwahl: resistiver Touch oder Schutzglas je nach Bedieneranforderung.
• Integration: Open-Frame-Gehäuse unterstützt Rückseitenmontage, Panel-Montage und VESA.
• Erweiterung: mPCIe-Slot für Funkmodule und konfigurierbare I/O für industrielle Schnittstellen.

Zertifizierungen

• CE
• FCC

I/O und Erweiterung

• USB: Mini USB Konsole, USB OTG, 1 x USB 2.0 Type-A
• Seriell: 1 x RS-232/422/485 (Standard RS-232)
• LAN: 1 x RJ45 mit optionalem PoE (PD, IEEE 802.3at)
• Video: 1 x Micro HDMI (optional, unterstützt unter Android)
• Speicher: 1 x Micro SD Slot; eMMC onboard
• Audio: 2 x Lautsprecher
• Erweiterung: 1 x mPCIe Slot (Half-size für Wi‑Fi)
• Feldbus: 1 x CANBUS (D-sub9)
• Stromversorgung: 12V DC über 2-Pin Terminal Block

Mechanik & Umgebung

• Abmessungen: 160 x 129.6 x 54 mm
• Gewicht: ca. 0,7 kg
• Gehäuse: Metallgehäuse, Open-Frame-Aufbau
• Betriebstemperatur: 0°C bis 50°C
• Lagertemperatur: -10°C bis 60°C
• Betriebsfeuchte: 10% bis 90% RH, nicht kondensierend

Zubehör

• 100–240V AC auf 12V DC Adapter (typisch)
• Netzkabel
• VESA-Schrauben

Technische Spezifikationen

• Modell: R05FA3S-OFD1
• Hersteller: Winmate
• Prozessor: NXP i.MX6 Dual Core 1,0 GHz (optional Quad Core)
• Speicher: 1 GB LPDDR3 (Standard), 2 GB optional
• Flash-Speicher: eMMC 16 GB onboard (Standard), 32 GB optional
• Display: 5,7 Zoll, 640 x 480, 900 nits
• Touch: resistiver Touch optional; Schutzglas optional
• Montage: Open Frame, Panel Mount, VESA Mount
• Stromversorgung: 12V DC; empfohlenes Netzteil 12V 50W; PoE PD IEEE 802.3at (25 W) optional
• Betriebssysteme (optional): Linux Ubuntu 18.04, Android 6.0, Debian 7.0, Linux 4.1.15 + Qt 5.5
• Zertifizierungen: CE, FCC
