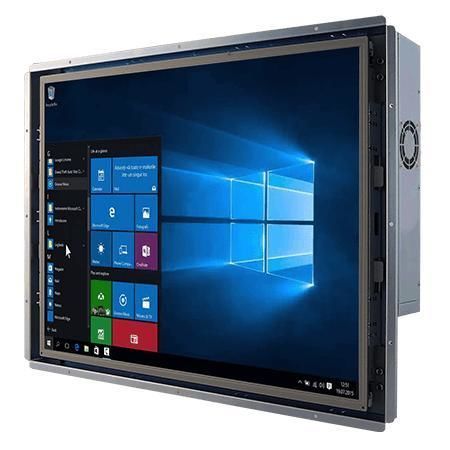

Panel-PC / mit resisitivem Touchscreen R19IF7T-OFA1

19"Intel® Core i3Intel® Core i7

Overview
Der R19IF7T-OFA1 ist ein 19" Open-Frame-Panel-PC für Maschinensteuerung, Fabrikautomation und Operator HMI. Er unterstützt Intel® Core™ i3/i5/i7 (Coffee Lake Refresh) Prozessoren und bietet flexible Speicheroptionen, umfangreiche I/Os und lange Verfügbarkeit für industrielle Anwendungen.

Key features

• 19" 1280 x 1024 resistiver Touchscreen (optionaler Schutzglas)
• Intel® Core™ i3 / i5 / i7 (Coffee Lake Refresh)
• Flexibler Speicher: M.2 2242/2280 und optionale 2,5" SATA (RAID 0/1)
• Mehrere I/Os: 2 serielle Anschlüsse, 4 x USB 3.2 Gen1 Type-A, 2 x Gigabit LAN
• 12 V DC Eingang mit verriegelbarem DIN4
• Display-Unterstützung: DP bis 4096 x 2304 @60 Hz; HDMI optional

Overview - Highlights
Wahlweise resistiver Touch oder Schutzglas. Niedriger Stromverbrauch mit ventilatorgestützter Kühlung für stabilen Betrieb in Produktionsumgebungen. Montagevarianten: Open Frame, Panel Mount, VESA.

Display
Größe: 19.0 inches
Auflösung: 1280 x 1024
Touch / Glas: Resistive Touch Screen (optional); Protection Glass ohne Touch-Funktion (optional)
Helligkeit: 400 nits
Kontrastverhältnis: 1000:1
Sichtwinkel: 85/85/80/80
Aktive Fläche: 376.32 x 301.06 mm

System specification
Prozessor: Intel Core i7-9700TE 1.8 GHz (bis zu 3.8 GHz) Standard; Core i5-9500TE / Core i3-9100TE optional
Chipset: Intel® B360 (Standard) oder Intel® Q370 (optional, vPRO/NVMe-Unterstützung)
Speicher: 1 x SO-DIMM DDR4 2400 MHz (4GB Standard); erweiterbar bis 64GB
Speicher: 1 x M.2 2242 B-Key SSD Standard; optional M.2 2280 NVMe; 2 x SATA III für 2.5" Laufwerke
Ethernet: 2 x Intel® Gigabit Controller
Sicherheit: TPM 2.0
OS: Windows 10 IoT Enterprise (64-bit) optional; Linux (Ubuntu) optional
WLAN / Bluetooth: optional über M.2 E-Key

Mechanical
Abmessungen: 429 x 355 x 71 mm (SKU-Zeichnung für genaue Maße prüfen)
Gewicht: ~4.8 kg
Montage: Open Frame, Panel Mount, VESA Mount
Gehäuse: Metallgehäuse
Kühlung: Lüfterdesign

Environment
Betriebsfeuchte: 10%–90% RH, nicht kondensierend
Betriebstemperatur: 0 °C bis 50 °C
Lagertemperatur: -10 °C bis 60 °C

Certification
CE, FCC

I/O and expansion

• USB: 4 x USB 3.2 Gen1 Type-A
• Serial: 1 x RS232/422/485 (Standard RS232) + 1 x RS232
• LAN: 2 x RJ45 Gigabit
• Video: 1 x DP1.2 (Standard), 1 x HDMI 1.4 (optional)
• Audio: Mic in x1, Line out x1, Lautsprecher x2
• Erweiterung: M.2 2280/2242 M-Key (NVMe/SATA), M.2 2230 E-Key (Wi‑Fi), PCIe 3.0 x16 (optional)
• Anzeigen/Bedienelemente: Power-LED, Storage-LED, Helligkeitsregler, Power- und Reset-Button
• Stromeingang: 12V DC (verriegelbar); Netzteil 12V 120W je nach SKU

Accessories

• Adapter 100~240V AC auf 12V DC (12V 120W abhängig vom SKU)
• Netzkabel
• VESA-Schrauben (Zubehör variiert nach SKU)

Technical specifications

• Modell: R19IF7T-OFA1
• Display: 19" 1280 x 1024, 400 nits, resistiver Touch (optional)
• CPU: Intel® Core™ i7-9700TE / i5-9500TE / i3-9100TE
• RAM: bis zu 64GB DDR4 (SO-DIMM)
• Storage: M.2 NVMe/SATA + optional 2 x 2.5" SATA (RAID)
• LAN: 2 x Gigabit
• USB: 4 x USB 3.2 Gen1
• Serial: RS232/422/485 konfigurierbar
• Video: DP1.2 (HDMI optional)
• Power: 12V DC (verriegelbar)
• Montage: Open Frame / Panel / VESA
• Betriebstemperatur: 0~50 °C
• Zertifizierungen: CE, FCC
