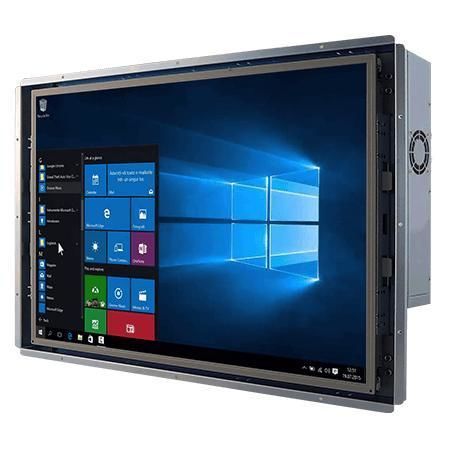

Panel-PC / mit Touchscreen W18IF7T-OFA2

Breitbild-Monitormit resisitivem Touchscreen18,5"

Übersicht
Der W18IF7T-OFA2 ist ein 18,5-Zoll Open-Frame-Panel-PC für Maschinensteuerung, Fabrikautomation und Bediener-HMI. Er basiert auf Intel® 9th Gen Core™ i3/i5/i7 Prozessoren und richtet sich an OEMs und Systemintegratoren, die modulare Speicheroptionen, zahlreiche I/O und lange Produktverfügbarkeit benötigen.

Hauptmerkmale

• 18,5" 1366 x 768 resistiver Touchscreen (optional Schutzglas)
• Intel® 9th Gen Core™ i3/i5/i7 Prozessoren (Standard i7-9700TE)
• Flexibler Speicher: M.2 (NVMe/SATA) + 2.5" SATA, RAID 0/1 Unterstützung
• Mehrere I/Os: 4 x USB 3.2 Gen1, 2 x Gigabit LAN, serielle Schnittstellen
• 12 V DC verriegelbare Stromversorgung; DisplayPort und optional HDMI

Display
18,5-Zoll Display, Auflösung 1366 x 768, Helligkeit 450 nits, Kontrast 1000:1, aktive Fläche 409.8 x 230.4 mm. Touch-Option: resistiv; optional Schutzglas ohne Touch-Funktion.

System Specification
Prozessoren: Intel Core i7-9700TE (Standard), i5-9500TE, i3-9100TE. Chipset: Intel® Q370. Arbeitsspeicher: 2 x non-ECC SO-DIMM bis 64GB. Speicher: 128GB SSD Standard, Optionen bis 2TB; 1 x M.2 2280/2242 M-Key; 2 x SATA III (2.5"). Ethernet: 2 x Intel® Gigabit Controller. TPM 2.0 unterstützt. OS-Optionen: Windows 10 IoT Enterprise 64-bit, Linux Ubuntu 20.04.

Mechanische Merkmale
Abmessungen 476 x 299 x 63 mm, Gewicht 4,7 kg. Metallgehäuse mit Lüfterkühlung. Montage: Open frame (Standard); Panel-Montage oder VESA optional.

Umgebung
Betriebsfeuchte 10%–90% RH nicht kondensierend. Betriebstemperatur 0°C bis 50°C. Lagertemperatur -10°C bis 60°C.

Zertifizierungen
CE, FCC.

E/A-Anschlüsse (IO Ports)

• 4 x USB 3.2 Gen1 Type-A
• 1 x RS232/422/485 (konfigurierbar) + 1 x RS232
• 2 x Giga LAN (RJ45)
• 1 x DP1.2 (Standard), 1 x HDMI 1.4 (optional)
• Audio: Mic in, Line out, 2 Lautsprecher
• Erweiterung: 1 x PCIe 3.0 x16, 1 x M.2 2280/2242 M-Key, 1 x M.2 2230 E-Key

Steuerung
Power- und Reset-Taste; Helligkeitsregelung über Drehknopf; Power- und Storage-LEDs.

Zubehör
100~240V AC-DC Adapter, Netzkabel, VESA-Schrauben.

Power
12V DC Verriegelbarer Power-Jack; typisches Netzteil 12V 120W.

Weitere Produktmerkmale
Modulare Oberflächenoptionen (resistiver Touch oder Schutzglas), optimiertes Wärmemanagement für Dauerbetrieb und mehrere Montageoptionen zur einfachen Systemintegration.

Caractéristiques / spécifications techniques

• Modell: W18IF7T-OFA2
• Marke: Winmate
• Display: 18,5" / 1366 x 768
• CPU-Familie: Intel® 9th Gen Core™ (i3/i5/i7)
• RAM: bis zu 64GB (2 x SO-DIMM)
• Storage: M.2 + 2,5" SATA (RAID optional)
• LAN: 2 x Gigabit
• USB: 4 x USB 3.2 Gen1
• Seriell: RS232/422/485 + RS232
• Video: DP1.2 (Standard), HDMI optional
• Power input: 12V DC (Din4 verriegelbar)
• Betriebstemperatur: 0°C bis 50°C
• Zertifizierungen: CE, FCC
