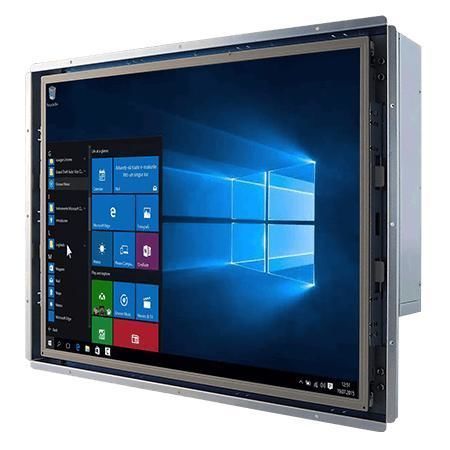

Panel-PC / mit resisitivem Touchscreen R19IP7T-OFA1

LCD19"Intel® Pentium® N4200

Übersicht
Der Winmate R19IP7T-OFA1 ist ein 19" Open-Frame-Industrie-Panel-PC für Maschinensteuerung, Fabrikautomation und Bediener-HMI. Er nutzt den Intel® Pentium® N4200 Prozessor, ein lüfterloses Metallgehäuse und bietet flexible Montageoptionen zur OEM-Integration und zum Dauerbetrieb in industriellen Umgebungen.

HAUPTMERKMALE

• Intel® Pentium® N4200 (1,10 GHz Basis, bis zu 2,5 GHz Burst)
• Flexibler Speicher: werkseitig 128 GB SSD, optional 256/512 GB/1 TB; 2 x SATA III für 2,5" SSD/HDD; M.2 2242 B-key (SATA) und M.2 2230 E-key (Wi‑Fi)
• Vielfältige I/Os: 4 x USB 3.0 (Type-A), 2 x Gigabit-LAN, 2 serielle Anschlüsse (RS232/422/485 konfigurierbar)
• Video: DP1.2 (bis 4096 x 2160 @60 Hz), HDMI 1.4 optional
• 12 V DC Eingang (Din4 Pin); lüfterloses Design für Dauerbetrieb

Display / Touch
19,0" Industrie-LCD, Auflösung 1280 x 1024, Helligkeit 400 nits, Kontrast 1000:1, Blickwinkel 85/85/80/80, aktive Fläche 376.32 x 301.06 mm. Touch-Optionen: resistiver Touch (optional) oder Schutzglas ohne Touch (optional).

Systemspektrum
Prozessor Intel® Pentium® N4200; RAM Dual-Channel SO-DIMM bis 16 GB (non‑ECC); Speicheroptionen wie oben; Ethernet: 2 x Intel® Gigabit Controller; Sicherheit: TPM 2.0. Optionale OS: Windows 10 IoT Enterprise (64-bit) oder Linux (Ubuntu). WLAN/BT über M.2 Modul optional.

Mechanik
Abmessungen 445 x 355 x 71 mm; Gewicht ca. 4,8 kg. Montage: Open frame (Standard), Panel-Mount (optional), VESA (optional). Metallgehäuse; Kühlung fanless.

Umgebung
Betriebsfeuchte 10%–90% RH nicht kondensierend; Betriebstemperatur 0°C bis 50°C; Lagertemperatur -10°C bis 60°C.

I/O & Erweiterung

• USB: 4 x USB3.2 Gen1 Type-A
• Seriell: 1 x RS232/422/485 (Default RS232) + 1 x RS232 (konfigurierbar)
• LAN: 2 x RJ45 Gigabit
• Video: DP1.2 (Default), HDMI 1.4 (optional), VGA (optional)
• Audio: Mic-in, Line-out, 2 x Lautsprecher
• Erweiterung: M.2 2242 B-key (SSD), M.2 2230 E-key (Wi‑Fi), PCIe 2.0 x1

Zertifizierung
CE und FCC.

Zubehör
Typisches Zubehör: AC 100~240V auf 12V DC Adapter (12V 84W), Netzkabel, VESA-Schrauben, Treiber-CD & Handbuch.

Technische Daten

• Modell: R19IP7T-OFA1
• Display: 19.0" 1280 x 1024, 400 nits, Kontrast 1000:1
• CPU: Intel® Pentium® N4200
• RAM: Dual-Channel SO-DIMM bis 16 GB
• Speicher: 128 GB SSD Default; Optionen bis 1 TB; 2 x SATA III für 2.5"
• Netzwerk: 2 x Intel® Gigabit Ethernet
• USB: 4 x USB 3.0 Type-A
• Seriell: RS232/422/485 konfigurierbar
• Video: DP1.2, HDMI 1.4 (optional), VGA (optional)
• Stromversorgung: 12V DC (Din4)
• Abmessungen / Gewicht: 445 x 355 x 71 mm / ca. 4,8 kg
• Montage: Open frame / Panel mount / VESA
• Zertifizierungen: CE, FCC
