Panel-PC / mit resisitivem Touchscreen R12IAN3S-OFM2

TFT LCD12,1"Intel® Processor N100

Übersicht

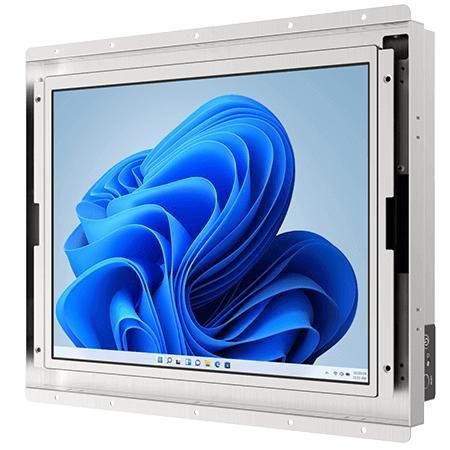

Der Winmate R12IAN3S-OFM2 ist ein 12,1-Zoll Open-Frame Panel-PC für Maschinensteuerung, Fabrikautomation und Bediener‑HMI. Er kombiniert Intel® Alder Lake‑N Prozessoren mit integrierter UHD‑Grafik, ein lüfterloses Metallgehäuse und flexible Montageoptionen für den Industrieeinsatz.

HAUPTMERKMALE

• 12,1 Zoll XGA TFT LCD (1024 x 768), 500 nits
• Intel® Alder Lake‑N (N100 Standard, N150 optional)
• 1 x SO‑DIMM DDR5‑4800, bis zu 16 GB
• 2 x Intel® 2.5 Gigabit Ethernet
• Video & USB: HDMI (optional), USB 3.2 Typ‑C mit DP‑Alt, USB 3.2/USB 2.0; 4 x COM
• Montage: Open‑Frame standard; Panel‑ oder VESA‑Montage optional

Zertifizierungen
CE, FCC

Produkt-Highlights

• Leistung für Automatisierung: N100/N150 mit integrierter UHD‑Grafik für Echtzeit‑Überwachung und Steuerung
• Gut ablesbares Industrie‑Display: XGA TFT für kompakte Einbauorte
• Vielseitige I/O: einfache Integration in SPS, Sensorik und Peripherie
• Schnelle Netzwerke: duale 2.5 GbE für stabile Industriekommunikation

Display

• Größe: 12,1 inches
• Touch / Glas: resistiver Touch (optional); Schutzglas ohne Touch (optional)
• Auflösung: 1024 x 768
• Helligkeit: 500 nits; Kontrast: 1000:1; Blickwinkel: 89/89/89/89
• Aktive Fläche: 245.76 x 184.32 mm

System‑Spezifikation

• Prozessor: Intel® N100 (Standard) oder Intel® N150 (optional)
• Speicher: 4 GB Standard; optional 8 GB / 16 GB (1 x SO‑DIMM DDR5‑4800)
• Speicher: 128 GB NVMe SSD Standard; Optionen bis 4 TB; 1 x SATA III für 2,5" SSD/HDD (falls kein NVMe)
• Sicherheit: TPM 2.0; OS: Windows 11 IoT Enterprise / Windows 11 Pro / Ubuntu 24.04 (optional)
• WLAN/BT: optional via M.2 2230 E‑Key

Mechanik

• Abmessungen: 300 x 250 x 52 mm
• Gewicht: ~2,3 kg
• Gehäuse: Metall; lüfterloses Design
• Montage: Open‑Frame (Standard); Panel‑ oder VESA‑Mount optional

Umgebung

• Betriebstemperatur: 0°C bis 50°C
• Lagerung: -10°C bis 60°C
• Betriebsfeuchte: 10% bis 90% RH, nicht kondensierend

I/O Ports

• USB: USB 3.2 Gen1 Type‑A, USB 3.2 Gen2 Type‑C (DP Alt mode), USB 2.0 Ports je nach Konfiguration
• Seriell: RS232/422/485 Optionen
• LAN: 2 x 2,5 GbE RJ45
• Video: HDMI 2.0b (optional)
• Audio: 2 x Lautsprecher; Erweiterung: M.2 2230 E‑Key (Wi‑Fi)
• Anzeige: Power- und Storage‑LEDs; Helligkeitsregler; Stromversorgung 12V DC (2.5φ Jack)

Bedienung

• 1 x Power‑Button; 1 x Reset‑Button

Zubehör

• 12V 50W Netzteil (100~240V AC zu DC), Netzkabel, VESA‑Schrauben je nach Konfiguration

Stromversorgung

• Versorgung: 12V DC; Netzteil: 12V 50W

Technische Daten

• Modell: R12IAN3S-OFM2
• Display: 12,1" XGA 1024x768, 500 nits
• CPU‑Optionen: Intel® N100 / N150
• RAM: bis zu 16 GB DDR5 SO‑DIMM
• Speicher: NVMe/SSD bis 4 TB; optional 2,5" SATA
• Netzwerk: 2 x 2.5GbE
• Betriebstemp.: 0°C–50°C; Feuchte: 10%–90% RH
• Zertifizierungen: CE, FCC
