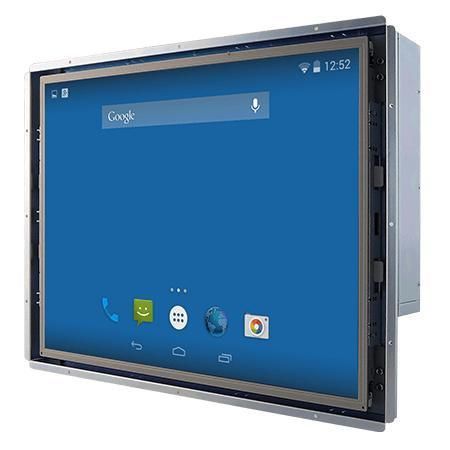

Panel-PC / mit resisitivem Touchscreen R19FA3S-OFM1

TFT LCD19"NXP i.MX6

Übersicht
Winmate R19FA3S-OFM1 ist ein 19-Zoll Open-Frame-Panel-PC auf Basis der NXP i.MX6-Plattform, entwickelt für Maschinensteuerung, Fabrikautomation und Bediener-HMIs. Er bietet lüfterlosen Betrieb, sehr niedrigen Stromverbrauch, ein Metallgehäuse und Industriekomponenten für langlebige Einsätze.

Wesentliche Eigenschaften

• 19" TFT-LCD 1280 x 1024 mit resistivem Touch oder optionalem Schutzglas
• NXP i.MX6 Dual-Core 1,0 GHz (Quad-Core optional)
• Onboard LPDDR3 1 GB (2 GB optional) und eMMC 16 GB (32 GB optional)
• Schnittstellen: USB 2.0, RS-232/422/485, Micro SD, Mini USB (Konsole), Micro HDMI (optional), RJ45 mit optionalem PoE PD
• Lüfterloses Design für niedrigen Verbrauch und zuverlässigen Dauerbetrieb

Zertifizierungen

• CE
• FCC

Produkt‑Highlights
Unterstützt mehrere optionale Betriebssysteme (Linux Ubuntu 18.04, Android 6.0, Debian 7.0, Linux 4.1.15 mit Qt 5.5). Optionales WLAN/BT über mPCIe-Slot und PoE PD-Unterstützung (IEEE 802.3at). Typisches Zubehör: AC/DC-Adapter, Netzkabel und VESA-Schrauben.

Technische Daten

• Modell: R19FA3S-OFM1
• Prozessor: NXP i.MX6 Dual Core 1,0 GHz (Quad Core optional)
• Speicher: 1 GB LPDDR3 (Standard), 2 GB optional
• Speicher: eMMC onboard 16 GB (Standard), 32 GB optional
• Display: 19,0 Zoll; 1280 x 1024; 250 nits; Kontrast 1000:1; aktive Fläche 376.32 x 301.06 mm
• Touch / Glas: Resistiver Touch (optional); Schutzglas (optional)
• Mechanik: 445 x 355 x 64.4 mm; Gewicht 4,8 kg; Metallgehäuse; Montage: Open Frame, Panel Mount, VESA
• Umgebung: Betrieb 0°C bis 50°C; Lagerung -10°C bis 60°C; Luftfeuchte 10%–90% RH, non‑condensing
• I/O-Ports:
  • USB: 1 x Mini USB (Konsole), 1 x USB OTG, 1 x USB 2.0 Typ-A
  • Seriell: 1 x RS232/422/485 (Standard RS232)
  • LAN: 1 x RJ45 mit PoE (PD, IEEE 802.3at)
  • Video: 1 x Micro HDMI (optional)
  • Audio: 2 x Lautsprecher
  • SD: 1 x Micro SD Slot
  • Erweiterung: 1 x mPCIe Slot (für Wi‑Fi, half‑size)
  • CANBUS: 1 x CANBUS D‑sub9
• Stromversorgung: 1 x 12 V DC Eingang (2‑polige Klemme); Adapter 12 V 50 W; PoE PD 25 W (IEEE 802.3at)
• Zubehör: 100–240 V AC zu DC Adapter, Netzkabel, Treiber‑CD & Bedienungsanleitung, VESA‑Schrauben
