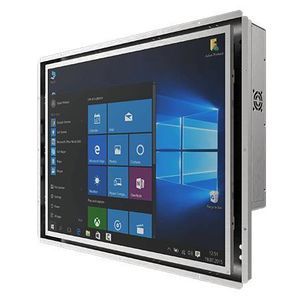

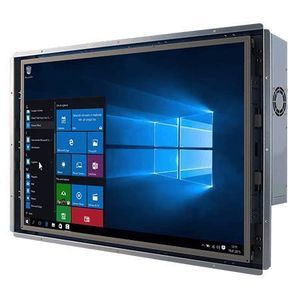

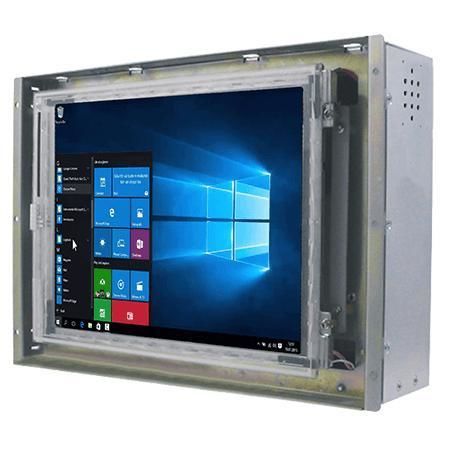

Panel-PC / mit resisitivem Touchscreen R08IE3S-OFU1

TFT LCD8,4"Intel® Celeron® N6211

Übersicht
Der Winmate R08IE3S-OFU1 ist ein 8,4-Zoll Open-Frame Panel-PC mit Intel® Celeron® Elkhart Lake N6211. Entwickelt für Maschinensteuerung, Fabrikautomation und Bediener-HMI, verfügt er über ein metallisches, lüfterloses Gehäuse, geringen Stromverbrauch und vielfältige Montageoptionen für OEMs und Integratoren.

Hauptmerkmale

• 8,4 Zoll TFT SVGA (800 x 600) — 600 nits
• Intel® Celeron® N6211 Prozessor (bis zu 3,0 GHz)
• 1 x SO-DIMM DDR4, bis zu 16 GB (4 GB Standard)
• 2 x Intel® Ethernet Controller (2 x 2,5 Giga LAN RJ45)
• Speicher: M.2 2242 B-key SSD (128 GB Standard), optional SATA III 2,5"
• Erweiterung: M.2 2230 E-key für Wi‑Fi; M.2 2242 B-key für SATA-SSD
• Vielseitige I/O: COM-Ports, USB 3.2 Gen2, USB 2.0, HDMI optional

Display

• Größe: 8,4 Zoll
• Touch / Glas: Resistiver Touchscreen optional; Schutzglas ohne Touch optional
• Auflösung: 800 x 600 (SVGA)
• Helligkeit: 600 nits
• Kontrastverhältnis: 600:1
• Sichtwinkel: 75 / 75 / 60 / 70
• Aktive Fläche: 170,4 x 127,8 mm

Systembeschreibung

• Prozessor: Intel® Celeron® N6211 (bis zu 3,0 GHz)
• Arbeitsspeicher: 1 x SO-DIMM DDR4 3200 MHz — 4 GB Standard; 8 GB / 16 GB optional; max. 16 GB
• Speicher: 1 x M.2 2242 B-key SSD 128 GB Standard; optional 256 / 512 GB; 1 x SATA III für 2,5" SSD/HDD bis 1 TB (optional)
• Ethernet: 2 x Intel® Controller (2 x 2,5 Giga LAN RJ45)
• Sicherheit: TPM 2.0
• Betriebssysteme (optional): Windows 11 IoT Enterprise 64-bit, Windows 11 Pro 64-bit, Windows 10 IoT Enterprise 64-bit, Linux Ubuntu 22.04
• Drahtlos: WLAN und Bluetooth optional

Mechanik

• Abmessungen: 251,2 x 174,8 x 55 mm
• Gewicht: 1,6 kg
• Montage: Open Frame, Panel Mount, VESA Mount
• Gehäuse: Metall
• Kühlung: lüfterloses Design (fanless)

Umgebung

• Betriebsfeuchte: 10% bis 90% RH, nicht kondensierend
• Betriebstemperatur: 0°C bis 50°C
• Lagertemperatur: -10°C bis 60°C

Zertifizierung

• CE
• FCC

I/O Ports und Anzeigen

• USB: 2 x USB 3.2 Gen2x1 (Type-A) plus zusätzliche USB 2.0 Ports
• Seriell: 1 x RS232/422/485 (Standard RS232), 1 x RS232
• LAN: 2 x RJ45 2.5 Giga
• Video: 1 x HDMI 2.0 (optional)
• Audio: 2 x Lautsprecher
• Erweiterung: 1 x M.2 2242 B-Key (für SATA III SSD), 1 x M.2 2230 E-Key (für Wi‑Fi)
• Anzeige: Power-LED, Storage-LED; Helligkeitsregelung (Drehregler)
• Stromeingang: 1 x 12V DC (2,5φ DC Buchse)

Bedienelemente / Tasten

• 1 x Power-Taste
• 1 x Reset-Taste

Zubehör (inkl. / optional)

• 100–240V AC zu 12V DC Adapter (12V 50W)
• Netzkabel
• VESA-Schrauben

Stromversorgung

• Nennspannung: 12V DC
• Adapter: 12V 50W

Technische Daten

• Modell: R08IE3S-OFU1
• Marke: Winmate
• Display: 8,4" SVGA 800 x 600, 600 nits
• CPU: Intel® Celeron® N6211 (Elkhart Lake)
• Speicher: 1 x SO-DIMM DDR4 bis 16 GB
• Speicheroptionen: M.2 2242 B-key (128 GB Standard), optional SATA III 2,5" bis 1 TB
• LAN: 2 x Intel® Ethernet (2,5 Giga)
• I/O: USB3.2 Gen2, USB2.0, COM-Ports, HDMI optional
• Montage: Open Frame / Panel Mount / VESA
• Gehäuse: Metall, fanless
• Betriebstemp.: 0°C bis 50°C; Lagerung: -10°C bis 60°C
• Feuchte: 10%–90% RH, nicht kondensierend
• Zertifizierungen: CE, FCC
