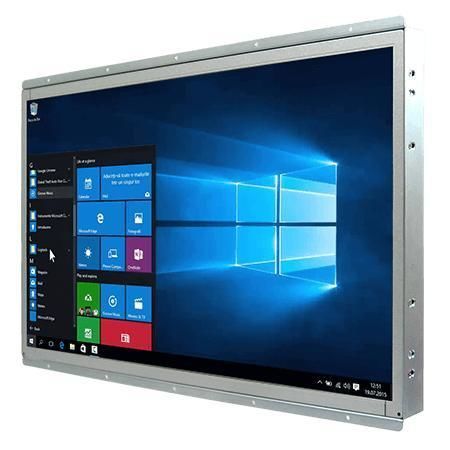

Panel-PC / mit resisitivem Touchscreen W15IP7T-OFA2

15,6"Intel® Pentium® N42001366 x 768

Übersicht
Winmate W15IP7T-OFA2 ist ein 15,6" Open-Frame-Panel-PC mit Intel® Pentium® N4200, entwickelt für Maschinensteuerung, Fabrikautomation und Bediener-HMI. Zielgruppe sind Industrieintegratoren, OEMs und Systemhersteller, die ein lüfterloses Design, Metallgehäuse und flexible Montageoptionen benötigen.

Hauptmerkmale

• Intel® Pentium® N4200 (Apollo Lake) 1,10 GHz (Burst bis zu 2,5 GHz)
• Flexibler Speicher: 1 x M.2 2242 SSD; optional 2 x SATA III für 2,5" Laufwerke
• Umfangreiche I/O: 4 x USB 3.0 Typ-A, 2 x Gigabit LAN, serielle Schnittstellen RS232/422/485
• Videoausgänge: DP1.2 (4096×2160@60Hz), HDMI 1.4 (3840×2160@30Hz) optional
• 12 V DC Eingang, lüfterloses Wärme-Design, Metallgehäuse

Display & Ergonomie

• 15,6" Panel, 1366×768 Auflösung, 400 nits Helligkeit, 500:1 Kontrast
• Touch-Optionen: resistiver Touchscreen (optional) oder Schutzglas ohne Touchfunktion
• Sichtwinkel: 85/85/80/80; aktive Fläche 344.232 × 195.536 mm

System & Erweiterung

• Arbeitsspeicher: 2 x SO-DIMM DDR3L 1866 MHz (4 GB Standard, 8 GB optional)
• Speicher: M.2 2242 SSD Standard (konfigurierbar bis 512 GB); 2 x SATA III optional für 2,5"
• Erweiterungen: M.2 2242 B-Key (SATA), M.2 2230 E-Key (Wi‑Fi), PCIe 2.0 x1 Slot (optional)
• Sicherheit & OS: TPM 2.0; Windows 10 IoT Enterprise (64-bit) oder Linux Ubuntu optional

I/O & Konnektivität

• USB: 4 x USB3.2 Gen1 (Typ-A)
• Seriell: 1 x RS232/422/485 (Standard RS232) + 1 x RS232; optionale serielle Konfigurationen
• LAN: 2 x RJ45 Gigabit (Intel® Controller)
• Audio: Mic-in, Line-out, 2 Lautsprecher; Anzeigen: Power- und Storage-LED

Mechanik & Strom

• Abmessungen: 366.3 × 248 × 68.5 mm; Gewicht: ca. 3,9 kg
• Montage: Open Frame, Panel Mount, VESA Mount
• Stromversorgung: 1 x 12 V DC Din4-Pin Connector; Netzteil 12 V 50 W (Zubehör)

Umgebung & Zertifizierungen

• Betriebstemperatur: 0 °C bis 50 °C; Lagerung: -10 °C bis 60 °C
• Relative Luftfeuchte: 10%–90% RH, nicht kondensierend
• Zertifikate: CE, FCC

Typische Anwendungen

• Maschinensteuerung und Fabrikautomation
• Bediener-HMI-Panels und Steuerstationen
• OEM Embedded-Systeme und industrielle Integration
