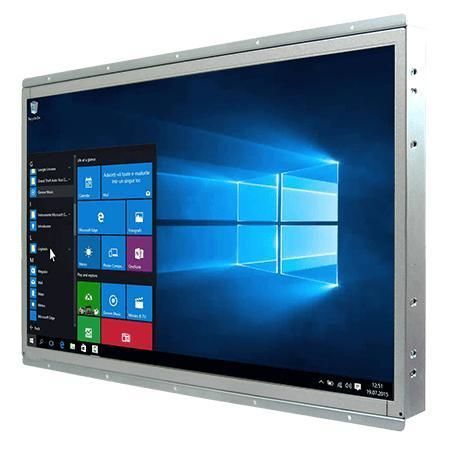

Panel-PC / mit resisitivem Touchscreen W22IF7T-OFA3

21,5"Intel® Core™ i7-9700TEIntel® Core™ i5-9500TE

Übersicht
Der Winmate W22IF7T-OFA3 ist ein 21,5" Open-Frame Panel-PC für industrielle HMI-Anwendungen, Maschinensteuerung und Fabrikautomation. Er basiert auf Intel® Core™ i3/i5/i7 (Coffee Lake Refresh) und bietet ein Full-HD-Display, flexible Speicher- und Erweiterungsoptionen sowie industrielle I/O- und Montagevarianten für OEM- und Embedded-Einsätze.

Hauptmerkmale

• 21,5" 1920 x 1080 Display; resistiver Touchscreen optional oder Schutzglas
• Intel® 9. Gen. Core™ i3 / i5 / i7 (Coffee Lake Refresh)
• Flexibler Speicher: M.2 NVMe/SATA und 2,5" SATA (RAID 0/1)
• Mehrere I/Os: 4 x USB 3.2 Gen1 (Type-A), 2 x Gigabit LAN, 2 serielle Ports
• 12 V DC lockable Stromanschluss; DisplayPort und optional HDMI-Ausgang

Produktdetails
Das Gerät unterstützt standardmäßig Open-Frame-Montage und bietet optionale Panel- und VESA-Montagen für flexible Installationen. TPM 2.0 sorgt für Plattform-Sicherheit; WLAN ist optional über M.2 E-Key verfügbar. Das thermische Design und die geringe Leistungsaufnahme erlauben durchgängigen Betrieb in Produktionsumgebungen.

Technische Daten

• Modell: W22IF7T-OFA3
• Display / Auflösung: 21,5" / 1920 x 1080
• Touch / Glas: Resistiver Touchscreen (optional); Schutzglas ohne Touch (optional)
• Helligkeit / Kontrast / Blickwinkel: 250 nits / 3000:1 / 89/89/89/89
• Aktive Fläche: 476,64 x 268,11 mm
• Prozessor (Beispiele): Intel® Core™ i7-9700TE (1,8 GHz, bis zu 3,8 GHz) Standard; i5-9500TE; i3-9100TE (optional)
• Chipset: Intel® Q370
• Speicher: 2 x non-ECC SO-DIMM, bis zu 64 GB
• Speicherlaufwerke: 128 GB SSD Standard; optional 256/512 GB / 1 TB / 2 TB; M.2 2280 M-Key (NVMe/SATA); 2 x SATA III für 2,5" Laufwerke (RAID 0/1)
• Ethernet: 2 x Intel® Gigabit Controller
• Sicherheit: TPM 2.0
• Betriebssystem (optional): Windows 10 IoT Enterprise (64-bit); Linux Ubuntu (18.04 / 20.04)
• WLAN / BT: optional (M.2 2230 E-Key)
• Abmessungen / Gewicht: 504 x 318 x 74 mm / ca. 5,5 kg
• Montage: Open frame (Standard); Panel mount / VESA mount optional
• Gehäuse / Kühlung: Metallgehäuse; Lüfterkühlung
• Betriebs-/Lagerungstemperatur: 0 °C bis 50 °C / -10 °C bis 60 °C
• Betriebsfeuchte: 10% bis 90% rF, nicht kondensierend
• Zertifizierungen: CE, FCC
• I/O: 4 x USB 3.2 Gen1 Type-A; 1 x RS232/422/485 (Standard RS232) + 1 x RS232; 2 x Gigabit RJ45; 1 x DP1.2 (Standard); 1 x HDMI 1.4 (optional)
• Audio: Mic-in, Line-out, 2 x Lautsprecher
• Erweiterung: M.2 2280/2242 M-Key, M.2 2230 E-Key, optional PCIe 3.0 x16
• Anzeigen & Bedienelemente: Power-LED, Storage-LED, Helligkeitsregelung, Power- und Reset-Taster
• Stromversorgung / Adapter: 1 x 12 V DC Din4 verriegelbarer Stecker; Adapter 12 V 120 W
• Zubehör: Netzadapter AC 100~240 V -> DC, Netzkabel, VESA-Schrauben, Handbuch
