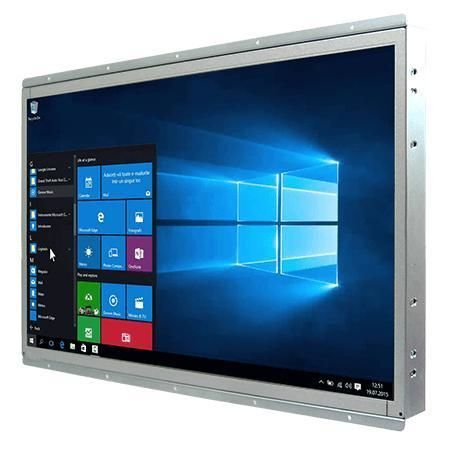

Winmate W22IAD7T-OFA3 ist ein 21,5" Open-Frame-Industrie-Panel-PC für Maschinensteuerung, Fabrikautomatisierung und Bediener-HMI. Er unterstützt Intel® Core™ Prozessoren der 12./14. Generation und bietet flexible I/O, duale 2,5GbE-Netzwerke und verschiedene Montageoptionen für langlebige industrielle Einsätze.

Hauptmerkmale

• 21,5" FHD (1920 x 1080) Open Frame Display
• Intel® Core™ Prozessoren (i3 / i5 / i7 / i9; Alder Lake / Raptor Lake Optionen)
• 2 x SODIMM DDR5 4800MHz, bis zu 64GB
• Duale 2.5 Gigabit Ethernet
• Multi-Display: DP 1.4a (Standard), HDMI 2.0b (optional)
• Vielfältige I/Os: 4 x USB 3.2 Gen2, serielle Schnittstellen, Audio, Erweiterungssteckplätze
• 12V DC Stromversorgung

Highlights / Funktionsbeschreibung
Leistungsstarker Panel-PC für industrielle HMI- und Maschinensteuerungsanwendungen. Wahlweise mit resistivem Touch oder Schutzglas ohne Touch-Funktion. Entwickelt für effiziente Wärmeableitung, geringen Energieverbrauch und umfassende Erweiterungsmöglichkeiten (M.2 NVMe, Wi‑Fi Modul, SATA). Standardmäßig Open Frame, Panel- oder VESA-Montage optional.

Display
Größe: 21,5 Zoll
Touch / Glass: Resistiver Touch (optional); Schutzglas ohne Touch-Funktion (optional)
Auflösung: 1920 x 1080
Helligkeit: 250 nits
Kontrastverhältnis: 3000:1
Blickwinkel: 89/89/89/89
Aktive Fläche: 476.64 x 268.11 mm

System Spezifikation
Prozessoroptionen: Intel® Core™ i3-12100TE (Standard); optional i5-12500TE, i7-12700TE, i9-12900TE; neuere T-Modelle optional: i3-14100T, i5-14500T, i7-14700T, i9-14900T.
Chipset: Intel® R680E
Speicher: 2 x non-ECC SO-DIMM DDR5 4800MHz, bis zu 64GB
Speicherlaufwerke: 128GB SSD Standard; optional 256/512GB/1TB/2TB/4TB; optional 2 x SATA III für 2,5" Laufwerke (RAID Support)
Ethernet: Dual Intel® 2.5GbE Controller
Sicherheit: TPM 2.0
Betriebssysteme: Windows 11 IoT Enterprise / Windows 11 Pro / Ubuntu 22.04 (optional; Wake on Touch unter Ubuntu nicht unterstützt)
Wireless: Optionale WLAN/BT Module via M.2 2230 E-Key

Mechanik
Abmessungen: 504 x 318 x 83 mm
Gewicht: 5,5 kg
Montage: Open Frame (Standard); Panel Mount (optional); VESA Mount (optional)
Gehäuse: Metall
Kühlung: Lüfterdesign

Umgebungsbedingungen
Betriebsfeuchte: 10%–90% RH, nicht kondensierend
Betriebstemperatur: 0°C bis 50°C
Lagerungstemperatur: -10°C bis 60°C

Zertifizierungen
CE, FCC

I/O Anschlüsse
USB: 4 x USB 3.2 Gen2x1 (Type-A, 10 Gbps)
Seriell: 1 x RS232/422/485 (Standard RS232) + 1 x RS232
LAN: 2 x 2.5 Giga LAN RJ45
Video: 1 x DP1.4a DP++ (bis 4096x2160@60Hz Standard); 1 x HDMI 2.0b (optional, bis 4096x2160@60Hz)
Audio: Mic in, Line out
Erweiterung: 1 x M.2 2280 M-Key (NVMe); 1 x M.2 2230 E-Key (Wi‑Fi)
Stromversorgung: 1 x 12V DC, Din4 Pin Connector

Bedienung & Zubehör
Tasten: Power, Reset
Zubehör: 100~240V AC→DC Adapter; Netzkabel; VESA Schrauben
Netzteil: 12V DC, 220W (Beispiel)

Anwendungsfälle

• Maschinensteuerung und Fabrikautomation
• Bediener-HMI in Produktionslinien
• OEM-Integration und Embedded-Lösungen mit langem Verfügbarkeitszyklus

Technische Daten

• Modell: W22IAD7T-OFA3
• Display: 21,5" FHD (1920x1080), 250 nits, resistiver Touch optional
• CPU: Intel® Core™ i3/i5/i7/i9 (Alder Lake / Raptor Lake Optionen)
• Chipset: Intel® R680E
• Speicher: 2 x SO-DIMM DDR5 bis zu 64GB
• Speicher: 128GB SSD Standard; optionale NVMe / SATA Optionen
• Ethernet: Dual 2.5GbE
• I/O: 4 x USB 3.2 Gen2, serielle Ports, DP1.4a (HDMI 2.0b optional), Audio
• Strom: 12V DC Eingang (Din4); Adapter 12V 220W
• Montage: Open Frame / Panel Mount / VESA
• Abmessungen / Gewicht: 504 x 318 x 83 mm / 5,5 kg
• Betriebsbereich: 0°C bis 50°C; 10%–90% RH nicht kondensierend
• Sicherheit: TPM 2.0
• Zertifizierungen: CE, FCC
