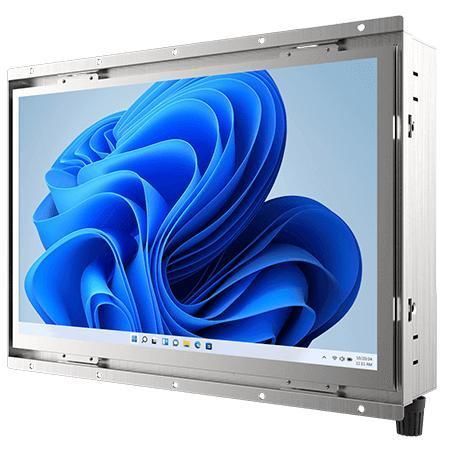

Panel-PC / mit resisitivem Touchscreen W10IAN3S-OFH2

TFT LCD10,1"Intel® Alder Lake-N

Übersicht
Der W10IAN3S-OFH2 ist ein 10,1-Zoll Open-Frame Panel-PC für Maschinensteuerung, Fabrikautomation und HMI-Anwendungen. Angetrieben von Intel® Alder Lake‑N Prozessoren (N100 Standard, N150 optional) bietet er ein WXGA-Display, umfangreiche I/O und mehrere Montageoptionen für industrielle Integration und OEM-Einsätze.

Hauptmerkmale

• 10,1" WXGA TFT (1280 x 800), 350 nits
• Intel® Alder Lake‑N (N100 Standard, N150 optional)
• 1 x SO-DIMM DDR5-4800, bis zu 16 GB
• 2 x 2.5 Gigabit Ethernet (RJ45)
• Verschiedene USB-Ports, 1 x USB 3.2 Gen2 Typ-C mit DP Alt Mode; HDMI optional
• Open-Frame-Design mit optionaler Panel- oder VESA-Montage; lüfterloses Metallgehäuse

Produktbeschreibung
Der W10IAN3S-OFH2 liefert stabile Rechenleistung und integrierte UHD-Grafik für Echtzeitverarbeitung und Visualisierung in kompakten Industrieumgebungen. Das Open-Frame-Format erleichtert die Einbaubereitstellung in Schaltschränken und Maschinengehäusen.

Integration und I/O
Das Gerät stellt umfangreiche I/O zur Systemintegration bereit: konfigurierbare serielle Anschlüsse (RS232/422/485), mehrere USB Type-A und Type-C Anschlüsse (DP Alt Mode), duale 2.5G LAN-Ports für schnelle Netzwerkkommunikation sowie Status-LEDs und Bedienelemente für Diagnose und Helligkeitsregelung.

Technische Daten

• Modell: W10IAN3S-OFH2
• Display: 10.1 inches, 1280 x 800, 350 nits, Kontrast 800:1, Active Area 216.96 x 135.6 mm
• Touch/Glas: Resistiver Touch optional oder Schutzglas ohne Touch
• CPU: Intel® N100 (6M Cache, bis zu 3.40 GHz) Standard; Intel® N150 (6M Cache, bis zu 3.60 GHz) optional
• Memory: 4 GB Standard; optional 8 GB / 16 GB; 1 x SO-DIMM DDR5-4800, max. 16 GB
• Storage: 128 GB SSD Standard; optional bis 4 TB; 1 x SATA III für 2.5" SSD/HDD verfügbar, falls kein NVMe
• Ethernet: 2 x Intel® 2.5 Gigabit Ethernet Controller (RJ45)
• Sicherheit: TPM 2.0
• Betriebssysteme: optional Windows 11 IoT Enterprise 64-bit, Windows 11 Pro 64-bit, Linux Ubuntu 24.04 (kein Wake on Touch)
• WLAN/BT: optional über M.2 2230 E-Key
• Mechanik: Abmessungen 239 x 174 x 45 mm; Gewicht ca. 1.3 kg
• Montage: Open frame Standard; Panel mount und VESA mount optional
• Umgebung: Betriebsluftfeuchte 10%–90% RH nicht kondensierend; Betriebstemperatur 0°C–50°C; Lagerung -10°C–60°C
• Strom: 1 x 12V DC (2.5φ DC jack); Adapter 12V 50W
• Ports: 2 x USB 3.2 Gen1 Type-A; 1 x USB 3.2 Gen2 Type-C (DP Alt Mode); 4 x USB 2.0; 1 x RS232/422/485 + 1 x RS232; 2 x 2.5G LAN; 1 x HDMI 2.0b optional; 2 x Lautsprecher
• Erweiterung: 1 x M.2 2230 E-Key Slot

Zertifizierungen

• CE
• FCC

Anwendungen & Zubehör

• Einsatzbereiche: Industrieautomation, Maschinensteuerung, embedded HMI und OEM-Systeme
• Mitgeliefert/empfohlen: 100~240V AC zu 12V DC Adapter, Netzkabel, VESA Schrauben
