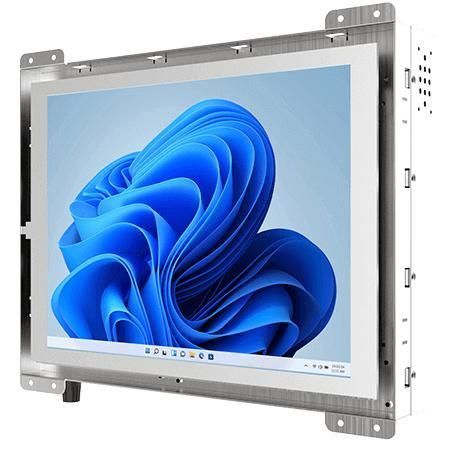

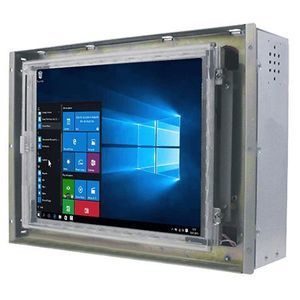

Panel-PC / mit resisitivem Touchscreen R10IAN3S-OFP1

TFT LCD10,4"Intel® Alder Lake-N

Overview
Der Winmate R10IAN3S-OFP1 ist ein 10,4" Open‑Frame Panel‑PC, entwickelt für Maschinensteuerung, Fabrikautomation und Bediener‑HMIs. Er kombiniert Intel® Alder Lake‑N Prozessoren mit einem industriellen XGA‑TFT‑Display und bietet zuverlässige Rechenleistung, klare Anzeige und flexible Integrationsmöglichkeiten für Embedded‑ und OEM‑Projekte.

Key features

• 10,4" XGA (800 x 600) TFT‑LCD, 600 nits
• Intel® Alder Lake‑N Prozessoren (N100 Standard, N150 optional)
• SO‑DIMM DDR5‑4800 bis 16 GB
• Duale Intel® 2.5 Gigabit Ethernet
• Video & USB: HDMI, USB 3.2 Gen2 Type‑C (DP‑Alt), USB Type‑A Ports
• Fanless Metallgehäuse; Open‑Frame, Panel‑ oder VESA‑Montage

Product highlights & applications

• Gezielt für OEMs, Systemintegratoren und industrielle Anwender mit Bedarf an langfristiger Verfügbarkeit und stabilem Feldeinsatz.
• Gute Lesbarkeit durch hochhelles XGA‑Panel, geeignet für kompakte Installationen.
• Skalierbare Speicher‑ und Speicher‑Optionen (NVMe/SSD, optionaler SATA‑Anschluss für 2,5" Laufwerke), TPM 2.0 und optionales drahtloses Modul über M.2 E‑Key.

IO & Connectivity

• LAN: 2 x 2.5 Giga LAN (RJ45)
• USB: 2 x USB 3.2 Gen1 Type‑A; 1 x USB 3.2 Gen2 Type‑C (DP Alt Mode)
• Seriell: 1 x RS232/422/485 (Default RS232) + 1 x RS232
• Video: 1 x HDMI 2.0b (optional)
• Audio: 2 x Lautsprecher
• Erweiterung: 1 x M.2 2230 E‑Key Slot (Wi‑Fi Modul)
• Anzeigen & Bedienelemente: Power LED, Storage LED, Helligkeitsregler

Certifications

• CE
• FCC

Accessories

• 100~240V AC auf 12V DC Adapter
• Netzkabel
• VESA Schrauben

Technical specifications

• Modell: R10IAN3S-OFP1 — Marke: Winmate
• Display: 10,4 Zoll, 800 x 600 (XGA); Helligkeit 600 nits; Kontrast 400:1; Blickwinkel 70/70/70/60; aktive Fläche 211.2 x 158.4 mm
• Touch/Glas: Resistiver Touch optional; Schutzglas optional
• Prozessor: Intel® N100 (Standard) bis 3.40 GHz; Intel® N150 (optional) bis 3.60 GHz
• Memory: 4 GB default; Optionen 8/16 GB via 1 x SO‑DIMM DDR5‑4800 (max. 16 GB)
• Storage: 128 GB SSD default; Optionen bis 4 TB NVMe/SSD; 1 x SATA III für 2,5" SSD/HDD (bis 2 TB, nur wenn NVMe nicht vorhanden)
• Ethernet: 2 x Intel® 2.5 Gigabit Ethernet
• Sicherheit: TPM 2.0
• Betriebssysteme (optional): Windows 11 IoT Enterprise 64‑bit; Windows 11 Pro 64‑bit; Linux Ubuntu 24.04 (Linux‑Option unterstützt kein Wake on Touch)
• Mechanik: 260 x 215 x 50 mm; Gewicht 1,9 kg; Metallgehäuse; fanless
• Montage: Open frame (Standard); Panel‑Mount oder VESA optional
• Umgebung: Luftfeuchte 10%–90% RH non‑condensing; Betriebstemperatur 0°C–50°C; Lagertemperatur ‑10°C–60°C
• Strom: Eingang 12V DC (2.5φ DC‑Jack); Adapter 12V 50W
• Zertifikate: CE, FCC
