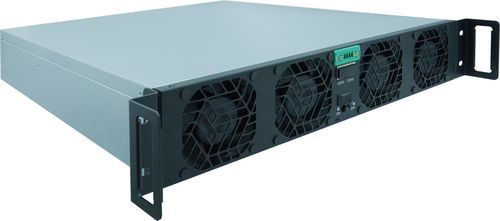

Power Modul / ACDC TPS-BM57050KTIF

Übersicht
Das TPS-BM57050KTIF ist ein dreiphasiges bidirektionales AC‑DC Leistungsmodul zur Hochleistungs-Energieumwandlung ohne Neutralleiterstrom. Es verwendet Soft‑Switching‑Technologie zur Reduzierung von Schaltverlusten und zur Erhöhung der Zuverlässigkeit. Das Modul liefert bis zu 50 kW mit hoher Effizienz (96% AC→DC, 95% DC→AC), hohem Leistungsfaktor (PF >0,99) und niedriger THDi (<5%), geeignet für anspruchsvolle industrielle Prüfanlagen und Energierecycling-Anwendungen. Es unterstützt Nenn-Eingangsspannungen 380/400/415 VAC, einen 570 VDC DC‑Bus, modulare Erweiterung und Zwangsbelüftung. CAN- und RS485‑Schnittstellen ermöglichen Überwachung und Steuerungsintegration.

Hauptmerkmale

• Dreiphasige bidirektionale AC‑DC Wandlung ohne Neutralleiterstrom
• Soft‑Switching‑Topologie zur Reduzierung von Verlusten und Erhöhung der Zuverlässigkeit
• Hohe Effizienz: 96% (AC→DC) und 95% (DC→AC)
• Leistungsfaktor >0,99 und THDi <5% für saubere, stabile Versorgung
• Nennleistung: 50 000 W
• Nenn-Eingangsspannungen: 380/400/415 VAC; Eingangsstrom ≤88 A (AC→DC)
• DC‑Bus: 570 VDC; Ausgangsstrom 87,8 A (DC→AC)
• Modulares Design für Erweiterung und vereinfachte Wartung
• Zwangsbelüftung für stabilen Betrieb unter Last
• Schnittstellen: CAN, RS485

Anwendungen

• Battery PACK Tests und Validierung
• Bidirektionale Leistungstests (AC↔DC) für Leistungselektronik-Prüfstände
• Energierecycling und beschleunigte Alterungstests für Speichersysteme
• Hochleistungs‑Labor- und Industrieprüfanwendungen

Technische Daten

• Article Number: HPM1293
• Manufacturer Code: HPM010048
• Manufacturer: TPS
• Leistungsbewertung: 50 000 W
• Wirkungsgrad: 96% (AC→DC), 95% (DC→AC)
• Eingangsspannungsbereich: 342–460 VAC; Nennwert: 380/400/415 VAC
• Eingangsstrom: ≤88 A (AC→DC)
• DC‑Bus‑Spannung: 570 VDC
• Ausgangsstrom: 87,8 A (DC→AC)
• Ausgangsspannungsbereich: 342–460 VAC (AC‑Ausgang)
• Ausgangsspannungsgenauigkeit: ±1% (AC→DC)
• Luftstrom: vorne → hinten
• Abmessungen (L×B×H): 435 × 86 × 600 mm
• Gewicht: ≤23 kg

Mechanik, Kommunikation & Konformität

• Kühlung: Zwangsbelüftung
• Kommunikation: CAN, RS485 für Überwachung und Steuerung
• Design: modular für Erweiterung und Wartung
• Normen & Zertifizierungen: IEC62477-1, EN55032, UL, CE, TUV
