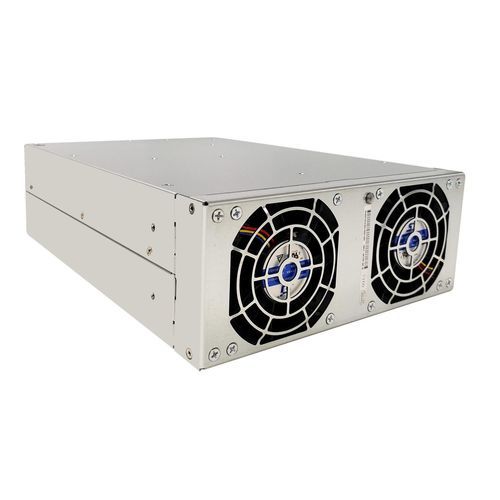

Power Modul / BiDi ACDC TPS-BM158000THIF

ACDC

Produktbeschreibung
Das TPS-BM158000THIF ist ein Hochleistungs-zweiseitiges Powermodul, das zusammen mit dem TPS-BM158000THIRF-Modul als dreiphasiges AC-DC-Bidirektionalmodul konzipiert ist. Es verwendet fortschrittliche dreiphasige Technologie ohne Neutralleiter, wodurch Neutralleiterstromprobleme in Stromversorgungssystemen eliminiert werden. Ausgestattet mit ausgereifter Soft-Switching-Technologie gewährleistet es eine zuverlässige und effiziente bidirektionale Energiewandlung und eignet sich für Anwendungen wie Zellformierungstests, bidirektionale Leistungstests und energie-rückgewinnbare Alterungsgeräte.

Als 92%/91,5% hocheffizientes Powermodul erreicht es einen Spitzenwirkungsgrad von 92%@380VAC (AC zu DC) und 91,5%@380VAC (DC zu AC), was den Energieverbrauch deutlich reduziert. Es bietet einen hohen Leistungsfaktor (PF >0,99 bei Volllast) und eine niedrige Gesamtharmonische Verzerrung des Eingangsstroms (THDi <5% bei Volllast), was eine hervorragende Netzkompatibilität sicherstellt.

Dieses 8000W/6400W bidirektionale Powermodul liefert eine Nennleistung von 8000W (AC zu DC) und 6400W (DC zu AC). Es arbeitet als 380/400/415VAC-Eingangsmodul mit einem AC-Eingangsspannungsbereich von 343~456VAC (Volllast) und 304~343VAC (Leistungsreduzierung auf 80%), sowie einem Frequenzbereich von 50/60±5Hz. Als 15VDC-Ausgangsmodul liefert es 15VDC mit Nennströmen von 533,3A (AC zu DC) und 427A (DC zu AC), während der AC-Eingangsstrom <16A beträgt.

Hauptmerkmale

• Bidirektionale Energiewandlung: Funktioniert als dreiphasiges AC-DC-Bidirektionalmodul und unterstützt die nahtlose Isolierung und den Energiefluss zwischen AC und DC.
• Fortschrittliche Technologien: Integriert Soft-Switching-Technologie für erhöhte Zuverlässigkeit und Effizienz; erreicht hohen Leistungsfaktor (>0,99) und niedrigen THDi (<5%).
• Hohe Effizienz: 92% Spitzenwirkungsgrad (AC zu DC@380VAC) und 91,5% (DC zu AC@380VAC), minimiert Energieverluste und Betriebskosten.
• Robuste Anpassungsfähigkeit: Betrieb bei Volllast von -10°C bis 45°C, Leistungsreduzierung auf 90% bei 45°C bis 60°C; geeignet für instabile Netze und raue Umgebungen, mit umfassenden Schutzfunktionen.
• Kühlung & Kommunikation: Zwangsbelüftung mit intelligenter Steuerung und CAN-Kommunikation für effizienten Betrieb und Echtzeitüberwachung.
• Kompaktes Design: Maße 176mm x 86mm x 285mm, Gewicht ≤5kg – ideal für industrielle Installationen mit begrenztem Platz.
• Zertifizierungen & Konformität: UL, CE, TUV zertifiziert und entspricht EN55032-Standards für weltweite Kompatibilität.
• Erweiterbarkeit: Modulares Design unterstützt intelligente Erweiterung mit bis zu 4 parallel geschalteten Einheiten.

Spezifikationen
Parameter | Value
Air Flow | From front to rear
Dimensions (L*W*H)(mm) | 176*86*285
Efficiency | 91.5%(DC to AC), 92%(AC to DC)
Input Current | ≤16A(AC to DC), 427A(DC to AC)
Input Power | 6400W(DC to AC)
Input Voltage | 15Vdc, 343-456Vac
Output Current | 533.3A(AC to DC)
Output Power | 8000W(AC to DC)
Output Voltage | 15Vdc, 343-456Vac
Output Voltage Accuracy | 1%(AC to DC)
Rated Input Voltage | 380Vac, 400Vac, 415Vac
Weight | ≤5kg

Technische Merkmale / Spezifikationen

• Bidirektionales 3-phasiges AC-DC-Modul
• Kein Neutralleiterstrom
• Wirkungsgrad: 92% (AC zu DC), 91,5% (DC zu AC)
• Leistungsfaktor: >0,99
• THDi: <5%
• Ausgang: 15V DC, 533,3A (AC zu DC), 427A (DC zu AC)
• Eingang: 380/400/415V AC, <16A
• Zwangsbelüftung
• CAN-Kommunikation
• UL/CE/TUV-zertifiziert, EN55032-konform
• Maße: 176 x 86 x 285 mm
• Gewicht: ≤5 kg
• Bis zu 4 Module parallel schaltbar
