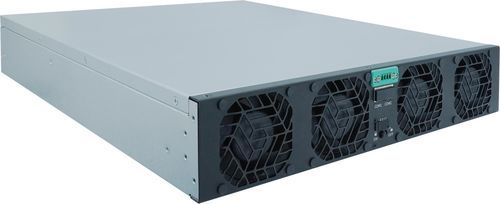

Power Modul / AC TPS-BM63053KTIT

BiDi ACDCDC

Übersicht
Das TPS-BM63053KTIT ist ein dreiphasiges, bidirektionales AC‑DC-Leistungsmodul für industrielle Hochleistungs‑Energieumwandlung. Es unterstützt AC→DC und DC→AC mit Soft‑Switching‑Technologie und erreicht Wirkungsgrade bis zu 96% (AC→DC) bzw. 95% (DC→AC). Das Gerät arbeitet ohne Neutralleiterstrom, bietet PF > 0,99 und THDi < 3% und eignet sich für Battery‑PACK‑Tests, bidirektionale Leistungstests, Energie‑Recycling und Alterungstests. Modularer Aufbau, Zwangsbelüftung und CAN/RS485‑Schnittstellen sind vorhanden; Normen IEC62477-1, EN55032 sowie Zertifizierungen UL, CE, TUV werden erfüllt.

Wesentliche Merkmale

• Dreiphasige bidirektionale AC‑DC‑Topologie für reversible Energieflüsse
• Betrieb ohne Neutralleiterstrom
• Soft‑Switching‑Technologie zur Reduzierung von Schaltverlusten
• Hoher Wirkungsgrad: 96% (AC→DC), 95% (DC→AC)
• Hoher Leistungsfaktor (PF > 0,99) und geringe THDi (< 3%)
• Bemessungsleistung: 53.000 W (53 kW)
• Eingangs-/Ausgangsbereiche: 342–460 VAC und 630 VDC (Nennspannung 380/400/415 VAC)
• Eingangsstrom ≤94 A (AC→DC); Ausgangsstrom 84,2 A (DC→AC)
• Modulares Design für Kapazitätserweiterung und vereinfachte Wartung
• Zwangsbelüftung (Luftstrom: vorne → hinten)
• CAN‑ und RS485‑Schnittstellen für Überwachung und Steuerung
• Kompakte Abmessungen (435 × 86 × 600 mm) und Gewicht ≤23 kg
• Standards: IEC62477-1, EN55032; Zertifikate: UL, CE, TUV

Technische Daten

• Bemessungsleistung: 53.000 W
• Wirkungsgrad: 96% (AC zu DC), 95% (DC zu AC)
• Eingangsspannung: 342–460 VAC (Nennspannung 380/400/415 VAC)
• Ausgangsspannung: 630 VDC / 342–460 VAC
• Eingangsstrom: ≤94 A (AC→DC)
• Ausgangsstrom: 84,2 A (DC→AC)
• Ausgangsspannungsgenauigkeit: ±1% (AC→DC)
• Luftstrom: vorne → hinten
• Abmessungen (L×B×H): 435 × 86 × 600 mm
• Gewicht: ≤23 kg
