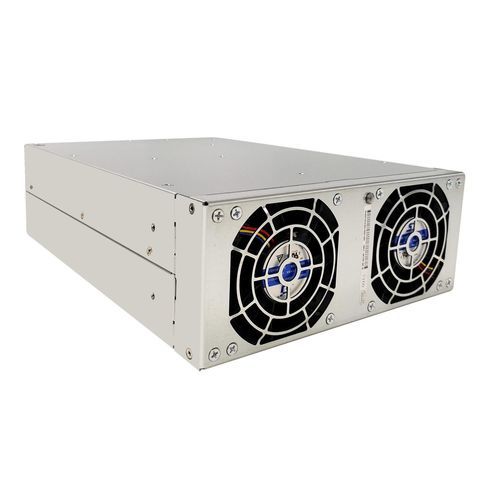

Power Modul / ACDC TPS-BM157200THIT

BiDi ACDC

Produktbeschreibung
Das TPS-BM157200THIT Bidirektionale Leistungsmodul ist ein Hochleistungs-7200W-Dreiphasen-AC-DC-Modul, Teil der TPS-BM157200THIT/TPS-BM157200THIRT-Serie, entwickelt für nahtlose bidirektionale Energiewandlung in Dreiphasensystemen. Als Dreiphasenmodul ohne Neutralleiter eliminiert es Neutralleiterstromprobleme, löst vollständig das Problem des Neutralleiterstroms in Stromversorgungssystemen und ermöglicht einen zuverlässigen Wechselrichterbetrieb in netzgekoppelten Setups. Es arbeitet als Dreiphasen-AC-DC-Bidirektionales Isolationsmodul, liefert 7200W in AC-DC-Richtung mit 15VDC-Ausgang und 480A Strom, unterstützt 5760W in DC-AC-Richtung. Es arbeitet mit einem 380/400/415VAC-Eingang im Bereich von 343~456VAC (Volllast) und bietet 91,5% Spitzenwirkungsgrad in AC-DC und 90,5% in DC-AC, mit hohem Leistungsfaktor (PF>0,99) und niedrigem THDi (<5%) unter Volllast. Ausgestattet mit nahtloser Spannungs-Bidirektional-Schaltmodul-Technologie erfüllt es schnelle Ansprechzeiten für Testgeräte. Es bietet hervorragende EMV-Leistung gemäß EN55032 und Zwangskühlung (Standard: Lufteinlass vorne, Luftauslass hinten), passt sich rauen Umgebungen ohne Leistungsreduzierung bei 45°C an. Mit modularer Bauweise unterstützt es bis zu 4 Einheiten im Parallelbetrieb für intelligente Erweiterung. Es kann UL/CE/TUV-Zertifizierungen bestehen und ist ideal für Zellformierungstests, bidirektionale Leistungstests und Energie-Rückgewinnungsanwendungen als Dreiphasen-Niederspannungs-AC-DC-Leistungsmodul.

Hauptmerkmale

• Dreiphasen-Design ohne Neutralleiter: Beseitigt Neutralleiterstrom, sorgt für stabilen Betrieb in Dreiphasensystemen.
• Hohe Leistungsdaten: 7200W AC-DC/5760W DC-AC, 91,5%/90,5% Wirkungsgrad, 15VDC/480A Ausgang, PF>0,99 und THDi <5%.
• Nahtloses Schalten & Isolierung: Unterstützt netzgekoppelten Wechselrichterbetrieb mit nahtlosem Spannungsschalten für Testgeräte.
• Modular & Erweiterbar: Bis zu 4 Einheiten parallel für flexible Leistungserweiterung durch intelligente Skalierung.
• Zuverlässig & Konform: Zwangskühlung, Anpassungsfähigkeit an raue Umgebungen, EN55032-konform und UL/CE/TUV-zertifizierbar.

Spezifikationen
Parameter | Wert
Air Flow | Von vorne nach hinten
Abmessungen (L*B*H)(mm) | 176*86*285
Wirkungsgrad | 90,5% (DC zu AC), 91,5% (AC zu DC)
Eingangsstrom | ≤14A (AC zu DC), 384A (DC zu AC)
Eingangsleistung | 5760W (DC zu AC)
Eingangsspannung | 15Vdc, 343-456Vac
Ausgangsstrom | 480A (AC zu DC)
Ausgangsleistung | 7200W (AC zu DC)
Ausgangsspannung | 15Vdc, 343-456Vac
Ausgangsspannungsgenauigkeit | 1% (AC zu DC)
Nenn-Eingangsspannung | 380Vac, 400Vac, 415Vac
Gewicht | ≤5kg

Weitere technische Merkmale

• Bidirektionales Leistungsmodul für AC-DC und DC-AC Betrieb
• Kein Neutralleiter erforderlich
• Hoher Leistungsfaktor (PF >0,99)
• Niedrige harmonische Verzerrung (THDi <5%)
• Parallelschaltung von bis zu 4 Modulen möglich
• Zwangskühlung (Lufteinlass vorne, Luftauslass hinten)
• Geeignet für Zellformierungstests, bidirektionale Tests und Energie-Rückgewinnung
• EMV gemäß EN55032
• UL/CE/TUV-zertifizierbar
