Power Modul / BiDi ACDC TPS-BM157200UHIRT

Produktdetails

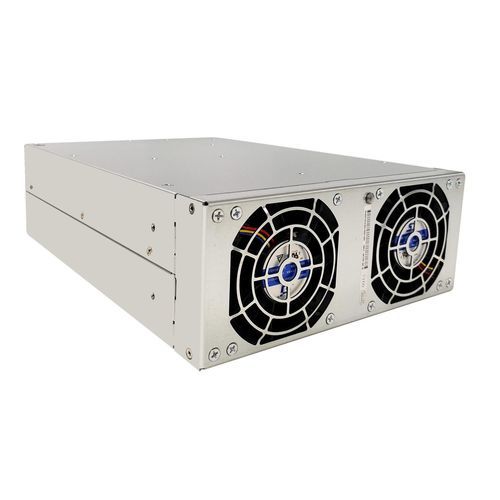

Bidirektionales Leistungsmodul TPS-BM157200UHIRT
Das bidirektionale Leistungsmodul TPS-BM157200UHIRT ist ein leistungsstarkes 7200W Dreiphasen-AC-DC-Modul, Teil der TPS-BM157200UHIT/TPS-BM157200UHIRT-Serie, das für nahtlose bidirektionale Energieumwandlung in dreiphasigen Systemen entwickelt wurde. Als dreiphasiges Leistungsmodul ohne Neutralleiter beseitigt es Neutralleiterstromprobleme, löst das Problem des Neutralleiterstroms in Stromsystemen vollständig und gewährleistet einen stabilen Betrieb. Als dreiphasiges AC-DC-Bidirektionales Isolationsmodul unterstützt es den zuverlässigen Wechselrichterbetrieb in netzgekoppelten Systemen (netzgekoppeltes Wechselrichter-Leistungsmodul) mit einer Nennleistung von 7200W in AC-DC-Richtung und 5760W in DC-AC-Richtung. Es arbeitet mit einem 480VAC-Eingang (480VAC-Eingangsleistungsmodul) im Bereich von 384~528VAC (Volllast) und liefert eine stabile 15VDC-Ausgabe (15VDC-Ausgangsbidirektionales Modul) mit einem Nennstrom von 480A (480A DC-Ausgangsleistungsmodul). Mit einer Spitzenwirkungsgrad von 91,5% in AC-DC (91,5% hocheffizientes bidirektionales Modul) und 90,5% in DC-AC (90,5% Effizienz DC-AC-Modul) hält es eine hervorragende Stromqualität mit einem hohen Leistungsfaktor (PF>0,99, hoher PF>0,99 Dreiphasenmodul) und niedriger Gesamtklirrfaktor (THDi <5%, niedriger THDi <5% Leistungsmodul) unter Volllast aufrecht. Ausgestattet mit nahtloser Spannungs-Bidirektionaler Schaltmodul-Technologie erfüllt es die schnellen Reaktionsanforderungen von Testgeräten. Mit Zwangsluftkühlung (R-Typ: hinterer Einlass und vorderer Auslass, mit vorderem Lüfter und hinterem Anschluss) passt es sich an raue Umgebungen an, ohne bei 45°C abzuwerten (an raue Umgebungen anpassbares Leistungsmodul) und entspricht EN55032 (EN55032-konformes Leistungsmodul). Mit einem modularen bidirektionalen Leistungsmodul-Design unterstützt es intelligente Erweiterung und automatische Parallelbetrieb von bis zu 4 Einheiten. Es kann die UL/CE/TUV-Zertifizierung bestehen (UL/CE/TUV-zertifizierbares Leistungsmodul), was es ideal für Zellformungstest-Leistungsmodul, bidirektionales Testleistungsmodul und Energie-Recycling-Leistungsmodul-Anwendungen als dreiphasiges LV AC-DC-Leistungsmodul macht.

Hauptmerkmale

• Dreiphasiges Design ohne Neutralleiter: Beseitigt Neutralleiterstrom, löst Neutralleiterprobleme des Stromsystems für stabilen Betrieb.
• Hochleistungsmetriken: 7200W AC-DC/5760W DC-AC, 91,5%/90,5% Effizienz, 15VDC/480A Ausgabe, PF>0,99 und THDi <5%.
• Nahtloses Schalten & Isolierung: Unterstützt netzgekoppelten Wechselrichterbetrieb mit nahtlosem Spannungsschalten, erfüllt die schnellen Reaktionsanforderungen von Testgeräten.
• Modular & erweiterbar: Bis zu 4 Einheiten parallel für flexible Leistungsskalierung durch intelligente Erweiterung.
• Zuverlässig & konform: R-Typ Zwangsluftkühlung, Anpassungsfähigkeit an raue Umgebungen, EN55032-Konformität und UL/CE/TUV-zertifizierbar.

Spezifikationen

Luftstrom	Von hinten nach vorne
Abmessungen (L*W*H)(mm)	176*86*285
Effizienz	90,5%(DC zu AC), 91,5%(AC zu DC)
Eingangsstrom	≤12A(AC zu DC), 384A(DC zu AC)
Eingangsleistung	5760W(DC zu AC)
Eingangsspannung	15Vdc, 384-528Vac
Ausgangsstrom	480A(AC zu DC)
Ausgangsleistung	7200W(AC zu DC)
Ausgangsspannung	15Vdc, 343-456Vac
Ausgangsspannungsgenauigkeit	1%(AC zu DC)
Nenn-Eingangsspannung	480Vac
Gewicht	≤8kg

Merkmale / Technische Spezifikationen

• Bidirektionales Leistungsmodul für dreiphasige Systeme
• 7200W AC-DC-Ausgang, 5760W DC-AC-Ausgang
• 91,5% Effizienz (AC-DC), 90,5% Effizienz (DC-AC)
• Eingangsspannung: 480VAC (384~528VAC Volllast)
• Ausgang: 15VDC, 480A
• Leistungsfaktor >0,99, THDi <5%
• Zwangsluftkühlung (R-Typ)
• Paralleler Betrieb von bis zu 4 Einheiten
• UL/CE/TUV-zertifizierbar
• EN55032-konform
• Anpassbar an raue Umgebungen (kein Derating bei 45°C)
• Abmessungen: 176*86*285 mm
• Gewicht: ≤8kg
