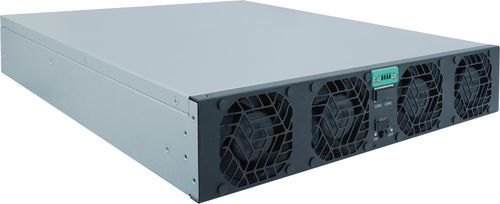

Power Modul / ACDC TPS-BM61053KTIT

Produktübersicht
Das TPS-BM61053KTIT ist ein bidirektionales dreiphasiges AC‑DC Leistungsmodul mit Nennleistung 53 kW. Entwickelt für Labor- und industrielle Energieumwandlungsanwendungen, ermöglicht es bidirektionalen Leistungsfluss für Lade-/Entladetests, regenerative Betriebsarten und Netzsimulation. Wichtige Schnittstellen: CAN und RS485; modulare Bauweise für Erweiterung und Wartung; erzwungene Luftkühlung.

Leistung und elektrische Eigenschaften

• Bidirektionale dreiphasige AC‑DC Umwandlung
• Betrieb ohne Neutralleiterstrom
• Soft‑Switching‑Technologie zur Reduzierung von Schaltverlusten und zur Erhöhung der Zuverlässigkeit
• Nennleistung: 53.000 W
• Schneller Moduswechsel: 2 ms zwischen den Modi
• Hoher Leistungsfaktor: PF > 0,99
• Niedrige Gesamtverzerrung: THDi < 3%
• Kommunikation: CAN- und RS485-Schnittstellen
• Kühlung: erzwungene Luftkühlung (Front → hinten)
• Modulares Design für Erweiterung und Wartung

Hinweise zur Effizienz
Die Effizienzwerte variieren mit dem Betriebsmodus. Die Beschreibung nennt 96% und 95% in unterschiedlichen Modi, während die Spezifikationstabelle 94% (AC→DC) und 95% (DC→AC) angibt. Für genaue Effizienzwerte den gewählten Arbeitspunkt beachten.

Technische Spezifikationen

• Abmessungen (L × B × H): 435 × 86 × 600 mm
• Gewicht: ≤ 23 kg
• Luftstrom: von vorne nach hinten
• Eingangsspannung: 342–460 VAC; DC‑Eingang: 280 VDC
• Bemessungseingangsspannungen: 380 VAC, 400 VAC, 415 VAC
• Eingangsstrom: ≤ 94 A (AC→DC), 53,6 A (DC→AC)
• Eingangsleistung (Beispiel): 15.000 W (DC→AC)
• Ausgangsspannung: 610 VDC; AC‑Ausgang: 342–460 VAC
• Ausgangsstrom: 86,9 A (AC→DC)
• Ausgangsspannungsgenauigkeit: ±1% (AC→DC)

Anwendungen

• Batteriepack‑Tests und Zyklentests
• Bidirektionale Leistungstests und Emulation
• Energie‑Rückgewinnungs‑ und Alterungstests
• Forschung & Entwicklung in der Leistungsumwandlung

Normen & Konformität

• Normen: IEC 62477‑1, EN 55032
• Zertifizierungen: UL, CE, TUV; Hinweise auf RoHS, WEEE, UKCA Konformität
