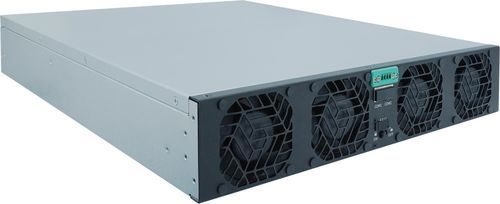

Digitales Power Modul TPS-BM70053KTIF-S

BiDi ACDCDCAC

Produktübersicht
Das TPS-BM70053KTIF-S ist ein bidirektionales dreiphasiges AC-DC-Leistungsmodule für flexible Hochleistungs-Energieumwandlung. Mit einer Nennleistung von 53 kW und 700 VDC-Ausgang nutzt es Soft-Switching-Technologie zur Verringerung der Schaltverluste, arbeitet ohne Neutralleiterstrom und ermöglicht einen schnellen Moduswechsel in 2 ms. Es akzeptiert 342–460 VAC (Nennwerte 380/400/415 VAC) und erzielt hohe Wirkungsgrade (96% AC→DC, 95% DC→AC) bei einem Leistungsfaktor >0,99 und THDi <5%. Modulares Design, erzwungene Luftkühlung und integrierte CAN/RS485-Kommunikation erleichtern Integration und Wartung. Kompakte Abmessungen (435×86×600 mm) und Gewicht ≤23 kg; geeignet für Batterie-PACK-Alterungstests, Energierückgewinnung und industrielle Anwendungen. Konform mit IEC62477-1 und EN55032; UL-, CE- und TUV-zertifiziert.

Hauptmerkmale

• Bidirektionale dreiphasige AC-DC-Energieumwandlung für Lade-/Entlade- und netzinteraktive Anwendungen
• Kein Neutralleiterstrom für erhöhte Sicherheit und Effizienz
• Soft-Switching-Technologie zur Reduzierung von Schaltverlusten und zur Erhöhung der Zuverlässigkeit
• Hoher Wirkungsgrad: 96% (AC→DC) und 95% (DC→AC)
• Hervorragende elektrische Leistung: Leistungsfaktor >0,99 und THDi <5%
• Schneller Moduswechsel in 2 ms für hohe betriebliche Flexibilität
• Hohe Leistungskapazität: 53 kW Nennleistung
• Stabile Ein-/Ausgangswerte: Eingangsbereich 342–460 VAC (380/400/415 VAC Nennwert), Ausgang 700 VDC
• Modulares Design für Erweiterung und vereinfachte Wartung
• Erzwungene Luftkühlung für zuverlässiges Wärmemanagement
• Integrierte Kommunikation: CAN und RS485 für Steuerung und Überwachung
• Kompakte Bauweise und handhabbares Gewicht: 435×86×600 mm, ≤23 kg
• Normen & Zertifizierungen: IEC62477-1, EN55032; UL, CE, TUV

Technische Daten

• Modell: TPS-BM70053KTIF-S
• Leistungsaufnahme: 53 kW
• Wirkungsgrad: 96% (AC→DC), 95% (DC→AC)
• Eingangsspannungsbereich: 342–460 VAC (Nennwerte 380/400/415 VAC)
• Ausgangsspannung: 700 VDC
• Eingangsstrom: ≤94 A (AC→DC)
• Ausgangsstrom: 75,8 A (AC→DC)
• Umschaltzeit zwischen Modi: 2 ms
• Leistungsfaktor: >0,99
• Gesamtklirrfaktor (THDi): <5%
• Kühlung: erzwungene Luftkühlung
• Kommunikation: CAN, RS485
• Abmessungen (L×B×H): 435×86×600 mm
• Gewicht: ≤23 kg
• Standards / Zertifizierungen: IEC62477-1, EN55032, UL, CE, TUV
