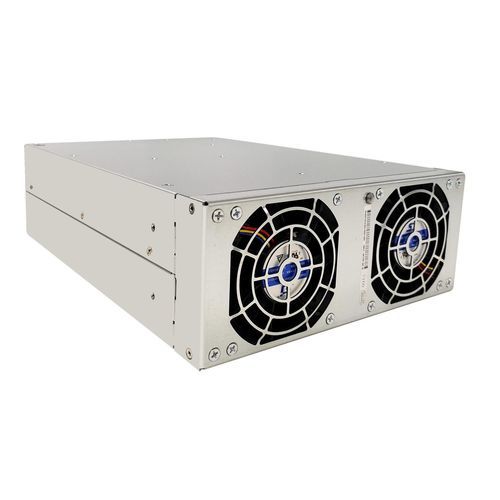

Power Modul / ACDC TPS-BM158000THIF

BiDi ACDC

Produktbeschreibung
Das TPS-BM158000THIF ist ein Hochleistungs-Bidirektionales Powermodul, das zusammen mit dem TPS-BM158000THIRF-Modul als dreiphasiges AC-DC-Bidirektionalmodul konzipiert ist. Es verwendet fortschrittliche dreiphasige Technologie ohne Neutralleiter, wodurch Neutralleiterstromprobleme in Stromversorgungssystemen eliminiert werden. Ausgestattet mit ausgereifter Soft-Switching-Technologie gewährleistet es eine zuverlässige und effiziente bidirektionale Energiewandlung und eignet sich für Anwendungen wie Zellformierungstests, bidirektionale Leistungstests und energie-rückgewinnbare Alterungsgeräte.

Als 92%/91,5% Hochwirkungsgrad-Powermodul erreicht es einen Spitzenwirkungsgrad von 92%@380VAC (AC zu DC) und 91,5%@380VAC (DC zu AC), was den Energieverbrauch deutlich reduziert. Es bietet einen hohen Leistungsfaktor (PF >0,99 bei Volllast) und eine niedrige Gesamtharmonische Verzerrung des Eingangsstroms (THDi <5% bei Volllast), was eine hervorragende Netzkompatibilität sicherstellt.

Dieses 8000W/6400W bidirektionale Powermodul liefert 8000W Nennausgangsleistung (AC zu DC) und 6400W Nenneingangsleistung (DC zu AC). Es arbeitet als 380/400/415VAC-Eingangsmodul mit einem AC-Eingangsspannungsbereich von 343~456VAC (Volllast) und 304~343VAC (Leistungsreduzierung auf 80%), sowie einem Frequenzbereich von 50/60±5Hz. Als 15VDC-Ausgangsmodul liefert es 15VDC Ausgang mit Nennströmen von 533,3A (AC zu DC) und 427A (DC zu AC), während der AC-Eingangsstrom <16A beträgt.

Hauptmerkmale

• Bidirektionale Energiewandlung: Funktioniert als dreiphasiges AC-DC-Bidirektionalmodul, unterstützt nahtlose Isolation und Energiefluss zwischen AC und DC und sorgt für stabile Leistung in netzgekoppelten Systemen.
• Fortschrittliche Technologien: Integriert Soft-Switching-Technologie für erhöhte Zuverlässigkeit und Effizienz; erreicht hohen Leistungsfaktor (>0,99) und niedrigen THDi (<5%) für optimale Netzleistung.
• Hoher Wirkungsgrad: 92% Spitzenwirkungsgrad (AC zu DC@380VAC) und 91,5% (DC zu AC@380VAC), minimiert Energieverluste und Betriebskosten.
• Robuste Anpassungsfähigkeit: Betrieb bei Volllast von -10°C bis 45°C, Leistungsreduzierung auf 90% bei 45°C bis 60°C; passt sich instabilen Netzen und rauen Umgebungen an, ausgestattet mit umfassenden Schutzfunktionen.
• Kühlung & Kommunikation: Zwangsbelüftung mit intelligenter Steuerung und CAN-Kommunikation für effizienten Betrieb und Echtzeitüberwachung.
• Kompaktes Design: Maße 176mm x 86mm x 285mm, Gewicht ≤5kg, ideal für platzbeschränkte Industrieinstallationen.
• Zertifizierungen & Konformität: UL, CE, TUV zertifiziert und entspricht EN55032-Standards für weltweite Kompatibilität.
• Erweiterbarkeit: Modulares Design unterstützt intelligente Erweiterung mit bis zu 4 parallel geschalteten Einheiten.

Technische Daten / Spezifikationen
Parameter | Wert
Air Flow | Von vorne nach hinten
Abmessungen (L*B*H)(mm) | 176*86*285
Wirkungsgrad | 91,5% (DC zu AC), 92% (AC zu DC)
Eingangsstrom | ≤16A (AC zu DC), 427A (DC zu AC)
Eingangsleistung | 6400W (DC zu AC)
Eingangsspannung | 15Vdc, 343-456Vac
Ausgangsstrom | 533,3A (AC zu DC)
Ausgangsleistung | 8000W (AC zu DC)
Ausgangsspannung | 15Vdc, 343-456Vac
Ausgangsspannungsgenauigkeit | 1% (AC zu DC)
Nenn-Eingangsspannung | 380Vac, 400Vac, 415Vac
Gewicht | ≤5kg

Merkmale / Technische Spezifikationen

• Bidirektionales dreiphasiges AC-DC-Modul
• Technologie ohne Neutralleiterstrom
• Soft-Switching-Technologie
• Spitzenwirkungsgrad: 92% (AC zu DC), 91,5% (DC zu AC)
• Hoher Leistungsfaktor: >0,99
• Niedriger THDi: <5%
• Nennausgang: 8000W (AC zu DC), 6400W (DC zu AC)
• Eingangsspannung: 343~456VAC (Volllast), 304~343VAC (Leistungsreduzierung auf 80%)
• Ausgangsspannung: 15VDC
• Nennausgangsstrom: 533,3A (AC zu DC), 427A (DC zu AC)
• AC-Eingangsstrom: <16A
• Betriebstemperatur: -10°C~45°C (Volllast), Leistungsreduzierung auf 90% bei 45°C~60°C
• Abmessungen: 176mm x 86mm x 285mm
• Gewicht: ≤5kg
• Zwangsbelüftung
• CAN-Kommunikation
• UL, CE, TUV zertifiziert
• EN55032 konform
• Erweiterbar auf bis zu 4 Einheiten parallel
