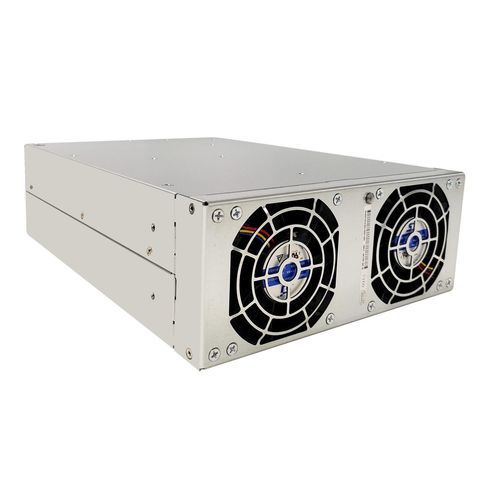

Power Modul / BiDi ACDC TPS-BM157200UHIT

Produktbeschreibung
Das TPS-BM157200UHIT Bidirektionale Leistungsmodul ist ein Hochleistungs-7200W-Dreiphasen-AC-DC-Modul, Teil der TPS-BM157200UHIT/TPS-BM157200UHIRT-Serie, entwickelt für nahtlose bidirektionale Energiewandlung in Dreiphasensystemen. Als Dreiphasenmodul ohne Neutralleiter eliminiert es Neutralleiterstromprobleme und sorgt für einen stabilen Betrieb in Dreiphasensystemen. Es verwendet ausgereifte Soft-Switching-Technologie, um Zuverlässigkeit und Effizienz zu erhöhen. Das Modul unterstützt den zuverlässigen Wechselrichterbetrieb in netzgekoppelten Systemen mit 7200W Nennleistung im AC-DC-Betrieb und 5760W im DC-AC-Betrieb. Es arbeitet mit einem 480VAC-Eingang (384~528VAC Vollast) und liefert einen stabilen 15VDC-Ausgang mit einem Nennstrom von 480A. Mit einem Spitzenwirkungsgrad von 91,5% (AC-DC) und 90,5% (DC-AC) bietet es eine hervorragende Leistungsqualität mit hohem Leistungsfaktor (PF>0,99) und niedriger Gesamtoberschwingungsverzerrung (THDi <5%) unter Volllast. Ausgestattet mit nahtloser Spannungsumschaltung erfüllt es die schnellen Reaktionsanforderungen von Testgeräten. Die Zwangsluftkühlung (Standard: Lufteinlass vorne, Auslass hinten) ermöglicht den Einsatz in rauen Umgebungen ohne Leistungsreduzierung bei 45°C und erfüllt EN55032. Das modulare Design unterstützt die intelligente Erweiterung und den automatischen Parallelbetrieb von bis zu 4 Einheiten. Es ist UL/CE/TUV-zertifizierbar und ideal für Zellformationstests, bidirektionale Leistungstests und energierückgewinnende Anwendungen als dreiphasiges LV-AC-DC-Leistungsmodul.

Hauptmerkmale

• Dreiphasen-Design ohne Neutralleiter: Beseitigt Neutralleiterstrom, löst Neutralleiterprobleme im Stromnetz für stabilen Betrieb.
• Hohe Leistungsdaten: 7200W AC-DC/5760W DC-AC, 91,5%/90,5% Wirkungsgrad, 15VDC/480A Ausgang, PF>0,99 und THDi <5% für hervorragende Stromqualität.
• Nahtloses Umschalten & Isolation: Unterstützt netzgekoppelten Wechselrichterbetrieb mit nahtloser Spannungsumschaltung, erfüllt schnelle Reaktionsanforderungen von Testgeräten.
• Modular & erweiterbar: Bis zu 4 Einheiten parallel für flexible Leistungserweiterung durch intelligente Expansion.
• Zuverlässig & konform: Zwangsluftkühlung (Lufteinlass vorne, Auslass hinten), Anpassungsfähigkeit an raue Umgebungen, EN55032-konform und UL/CE/TUV-zertifizierbar.

Spezifikationen
Parameter | Wert
Air Flow | Von vorne nach hinten
Abmessungen (L*B*H)(mm) | 176*86*285
Wirkungsgrad | 90,5% (DC zu AC), 91,5% (AC zu DC)
Eingangsstrom | ≤12A (AC zu DC), 384A (DC zu AC)
Eingangsleistung | 5760W (DC zu AC)
Eingangsspannung | 15Vdc, 384-528Vac
Ausgangsstrom | 480A (AC zu DC)
Ausgangsleistung | 7200W (AC zu DC)
Ausgangsspannung | 15Vdc, 343-456Vac
Ausgangsspannungsgenauigkeit | 1% (AC zu DC)
Nenn-Eingangsspannung | 480Vac
Gewicht | ≤8kg

Technische Merkmale / Spezifikationen

• Leistung: 7200W (AC-DC), 5760W (DC-AC)
• Eingangsspannung: 480VAC (384~528VAC)
• Ausgangsspannung: 15VDC
• Ausgangsstrom: 480A
• Wirkungsgrad: 91,5% (AC-DC), 90,5% (DC-AC)
• Leistungsfaktor: >0,99
• THDi: <5%
• Zwangsluftkühlung
• Bis zu 4 Module parallel schaltbar
• EN55032-konform
• UL/CE/TUV-zertifizierbar
• Abmessungen: 176 x 86 x 285 mm
• Gewicht: ≤8kg
